Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR серии LK в прямоугольном корпусе
Главная особенность индуктивных бесконтактных датчиков (выключателей) серии LK заключается в том, что они реагируют на появление металлического предмета в зоне их действия, поэтому они предназначены для сигнализации конечного или промежуточного положения металлического объекта в автоматических линиях, станках и т.п.
Индуктивные бесконтактные выключатели серии LK имеют компактный пластиковый корпус, поэтому удобны для установки в ограниченном пространстве, а также в местах, где установка датчиков в цилиндрическом корпусе невозможна либо затруднена.
Ширина корпуса 8 мм (Для крепления на плоскость)
| Габаритный чертеж | Напряжение питания | Схема подключения | Коммута-ционная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
 |
10…30 VDC | NPN трехпроводная |
NO | 2,5 мм | 500 Гц | LK08M-23.2,5N1.U1.K |
| NC | LK08M-23.2,5N2.U1.K | |||||
| PNP трехпроводная |
NO | LK08M-23.2,5P1.U1.K | ||||
| NC | LK08M-23.2,5P2.U1.K |

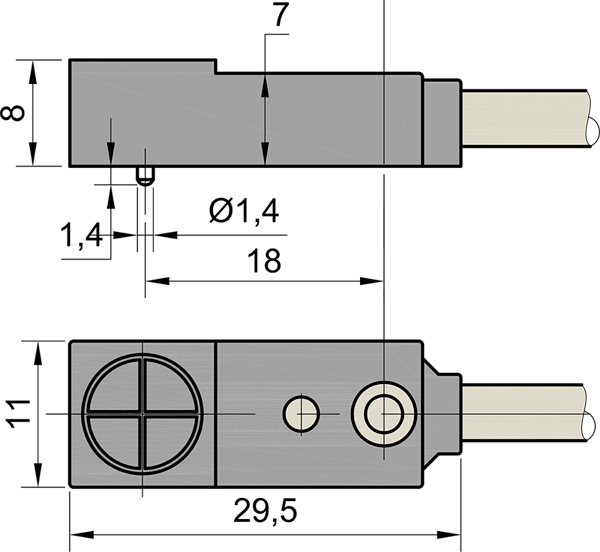

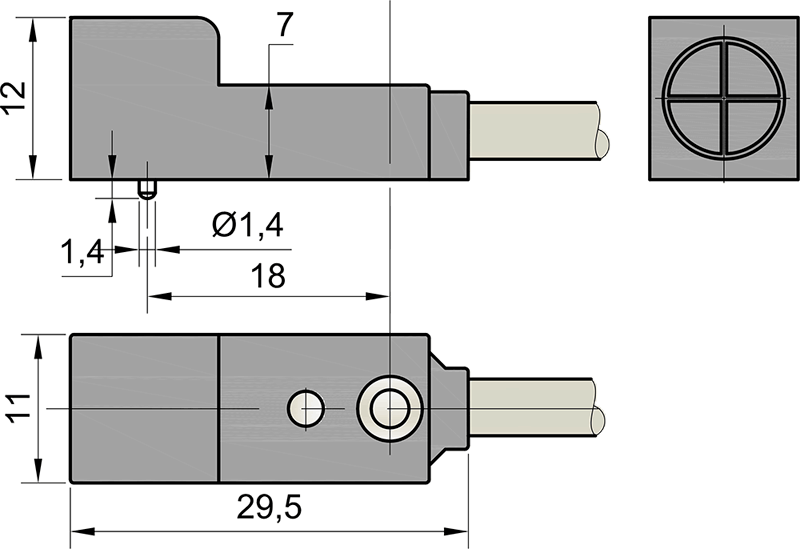

Ширина корпуса 11 мм (Для крепления на плоскость)
| Габаритный чертеж | Напряжение питания | Схема подключения | Коммута- ционная функция |
Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
 |
12…24 VDC | NPN трехпроводная |
NO | 4 мм | 500 Гц | LK11M-30.4N1.U24.K |
| NC | LK11M-30.4N2.U24.K | |||||
| PNP трехпроводная |
NO | LK11M-30.4P1.U24.K | ||||
 |
NPN трехпроводная |
NO | LKF11M-30.4N1.U24.K | |||
| PNP трехпроводная |
NO | LKF11M-30.4P1.U24.K |

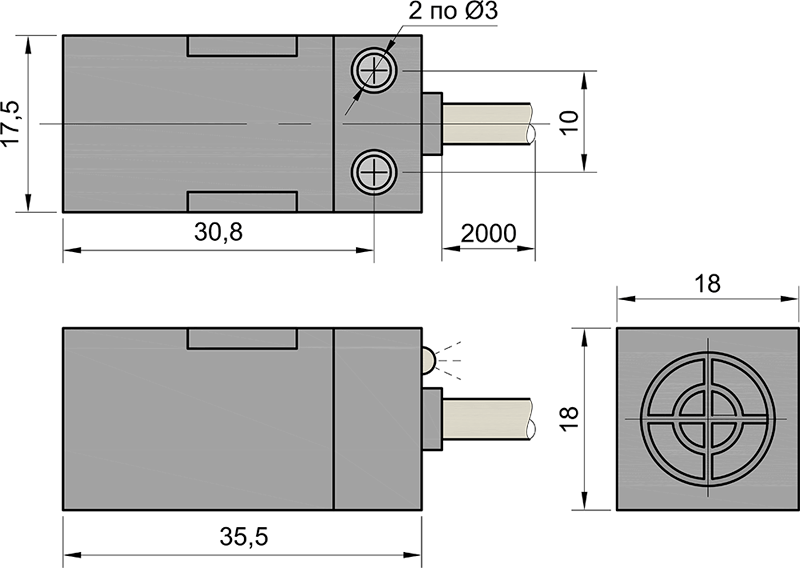

Ширина корпуса 18 мм (Для крепления на плоскость)
| Габаритный чертеж | Напряжение питания | Схема подключения | Коммута- ционная функция |
Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
 |
10…30 VDC | NPN трехпроводная |
NO | 4 мм | 500 Гц | LK18M-35.4N1.U1.K |
| NC | LK18M-35.4N2.U1.K | |||||
| PNP трехпроводная |
NO | LK18M-35.4P1.U1.K | ||||
| NC | LK18M-35.4P2.U1.K | |||||
| 10…60 VDC | двухпроводная | NO | LK18M-35.4D1.U4.K | |||
| NC | LK18M-35.4D2.U4.K | |||||
| 10…30 VDC | NPN трехпроводная |
NO | 12 мм | LK18M-35.12N1.U1.K | ||
| NC | LK18M-35.12N2.U1.K |
| Параметр | Значение параметра | ||
| Ширина корпуса 8 мм | Ширина корпуса 11 мм | Ширина корпуса 18 мм | |
| Напряжение питания | 10…30 VDC | 12…24 VDC | 10…30 VDC 10…60 VDC |
| Номинальный ток нагрузки | ≤ 100 мА | ≤ 200 мА | ≤ 200 мА |
| Ток утечки | ≤ 0,01 мА | ||
| Падение напряжения | ≤ 1,5 В | ||
| Защита от перегрузки | да | нет | да |
| Точка срабатывания защиты | 120 мА | - | 220 мА |
| Защита от переполюсовки | да | ||
| Защита от короткого замыкания | нет | ||
| Гистерезис переключения | ≤ 15 % Sr(1) | ||
| Точность повторения | ≤ 1 % Sr(1) | ||
| Индикация срабатывания | Светодиод | ||
| Материал корпуса | Поликарбонат | ABS пластик | |
| Материал активной части | Поликарбонат | ABS пластик | |
| Температура эксплуатации | -25…+70 °C | ||
| Температурная погрешность | ≤ 10 % Sr(1) | ||
| Степень защиты | IP 67 | ||
| Электрическое подключение | Кабельный вывод, длина 1,5 или 2 м | ||
