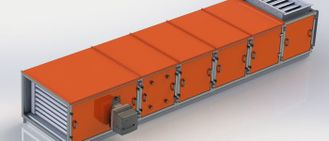

ПРИТОЧНЫЕ УСТАНОВКИ
Применяется в тех случаях, когда приток и вытяжка находятся на значительном удалении друг от друга. Может быть выполнена для наружного или внутреннего размещения (категории размещения У1 – У4).
СОДЕРЖИТ ОСНОВНЫЕ И ДОПОЛНИТЕЛЬНЫЕ СЕКЦИИ.
Основные:
- клапан воздушный;
- блок фильтров;
- блок вентиляторов;
- секция газового нагрева.
Основные:
- входные жалюзи или защитная решётка;
- камера смешения;
- шумоглушитель;
- дополнительные фильтры более высоких степеней очистки;
- охладитель;
- присоединительные фланцы под шина-рейку.
-
Воздушные клапана могут применяться:
- алюминиевые или стальные;
- с обогревом или без обогрева;
- с ручным приводом;
- с электрическим приводом типа «открыто-закрыто» или с плавным регулированием.
- В блоках фильтров могут устанавливаться панельные или карманные фильтры (степень очистки G3 или G4), двойная фильтрация с более высокой степенью очистки или с угольным фильтром. Секция имеет легкосъёмные панели для обслуживания фильтров
- В блоке вентиляторов используются вентиляторы с назад или вперёд загнутыми лопатками, с прямым или ремённым приводом.
- Возможно применение частотного привода для изменения объёма воздуха на подаче или сохранения объёма подачи при изменении температуры наружного воздуха.
- Секция газового нагрева имеет теплообменник из жаростойкой нержавеющей стали со сливом конденсата и применяется с модулируемыми горелками. В случае наружного размещения применяется утеплённый обогреваемый шкаф горелки.
- Камера смешения может иметь выходы на любую сторону и комплектоваться дополнительными клапанами.
- Шумоглушитель может устанавливаться на входе и на выходе воздуха.
- Охладитель может состоять из водяного или фреонового теплообменника с каплеуловителем и отводом конденсата.
- Присоединительные фланцы под шина-рейку используются для удобства соединения приточной установки с воздуховодами.
- Гибкие вставки используются для снятия нагрузок от воздуховодов на корпус приточной установки и для исключения передачи вибраций с корпуса установки на воздуховоды и снижения шума.
- Номинальная теплопроизводительность и другие характеристики – соответствуют воздухонагревателям горизонтального исполнения.
- Габарит по длине установки определяется набором секций.
СЕКЦИИ ГАЗОВОГО НАГРЕВА
Технические характеристики:
| Модель | СГН-45 | СГН-100 | СГН-170 | СГН-250 | СГН-350 | СГН-450 | СГН-550 | СГН-700 | СГН-800 | СГН-1000 | СГН-1200 | СГН-1500 | СГН-2000 |
| Общие данные | |||||||||||||
| Номинальная тепло- производи-тельность,* кВт |
45-
55 |
75-
125 |
125-
215 |
185-
310 |
260-
435 |
340-
560 |
410-
690 |
525-
875 |
600-
950 |
850-
1250 |
900-
1500 |
1125-
1875 |
1500-
2500 |
| Вид топлива | Дизельное топливо, природный газ | ||||||||||||
| Максимальный расход дизельного топлива, кг/ч | 4,2 | 9,7 | 15,9 | 23,4 | 32,8 | 42,2 | 51,5 | 65,6 | 74,9 | 93,7 | 112,4 | 140,6 | 187,5 |
| Максимальный расход природного газа, м³/ч | 5,4 | 11,9 | 20,3 | 29,9 | 41,8 | 53,8 | 65,7 | 83,6 | 95,5 | 119,5 | 143,3 | 179,2 | 238,9 |
| Электропитание | 380/3/50 | ||||||||||||
| Основные характеристики | |||||||||||||
| КПД не менее, % | 90 | ||||||||||||
| Максимальная температура на выходе, ºС | 95 | ||||||||||||
| Разность температур на входе и выходе, ºС | 30÷70 | 50÷70 | |||||||||||
| Производи- тельность по воздуху, м³/ч |
1930-4500 | 4285-10000 | 7285-17000 | 10700-25000 | 15000-35000 | 19285-45000 | 23500-55000 | 30000-70000 | 34285-80000 | 42850-100000 | 51400-72000 | 64285-90000 | 85700-120000 |
| Напор на выходе, Па | 200÷1800 | ||||||||||||
* — в зависимости от условий эксплуатации
Габаритные размеры
| Модель | СГН-45 | СГН-100 | СГН-170 | СГН-250 | СГН-350 | СГН-450 | СГН-550 | СГН-700 | СГН-800 | СГН-1000 | СГН-1200 | СГН-1500 |
| Длина, L, мм | 800 | 965 | 1220 | 1880 | 1880 | 2200 | 2400 | 2700 | 2950 | 3600 | 3800 | 4050 |
| Длина со шкафом, L1, мм | 1304 | 1559 | 1884 | 2540 | 2540 | 3150 | 3350 | 3620 | 3920 | 4550 | 4750 | 5240 |
| Ширина, В, мм | 780 | 1150 | 1438 | 1326 | 1556 | 1805 | 1605 | 1950 | 2100 | 2300 | 2300 | 2540 |
| Высота, Н, мм | 802 | 919 | 1233 | 1213 | 1370 | 1453 | 1553 | 1670 | 1770 | 1990 | 2020 | 2260 |
| Высота, Н1, мм | 447 | 492 | 1015 | 653 | 733 | 788 | 823 | 880 | 930 | 1040 | 1055 | 1175 |
| Диаметр, D, мм | 150 | 180 | 200 | 250 | 250 | 250 | 250 | 350 | 350 | 350 | 400 | 450 |
| Ав х Вв = Ан х Вн, мм | 760х670 | 915х775 | 1140х1060 | 1800х1060 | 1800х1200 | 2080х1240 | 2320х1380 | 2580х1460 | 2850х1560 | 3480х1780 | 3680х1830 | 3930х2050 |
| Масса, кг | 180 | 215 | 430 | 450 | 640 | 750 | 830 | 1200 | 1400 | 2630 | 2800 | 3200 |
