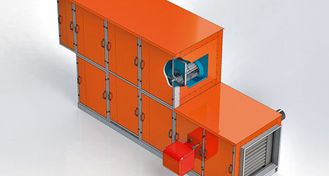

ПРИТОЧНО-ВЫТЯЖНЫЕ УСТАНОВКИ ТЕПЛОВЕЙ

ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА (ПВУ) СОСТОИТ ИЗ БЛОКОВ:

• секции приточного и вытяжного вентиляторов,
• секции фильтров на притоке и вытяжке,
• секции рекуператора.

Возможно комплектование дополнительными блоками:

• секция газового нагрева,
• блоком охлаждения, для теплого времени года,
• блоком увлажнения приточного воздуха,
• блоком шумоподавления.

ПВУ является наиболее эффективным вариантом устройства вентиляционной системы, при которой воздух в помещение подается приточной системой, а удаляется вытяжной.

Обе системы реализованы в одном корпусе, что позволяет существенно упростить систему и снизить энергозатраты на нагрев приточного воздуха за счет утилизации тепла из выбрасываемого вытяжного воздуха.

Одинаковая производительность систем позволяет исключить разницу воздушного давления внутри и снаружи помещения, приводящей к эффекту «хлопающих дверей».

Рекомендуется использовать приточно-вытяжные установки с воздуховодами.

Воздушные клапана могут применяться:

• Применяются два вентилятора: один — на приток воздуха с улицы, другой — на вытяжку из помещения.
• Роторный или пластинчатый рекуператор для подогрева поступающего в помещение приточного воздуха, выбрасываемым на улицу воздухом.
• Под рекуператором предусмотрена система сбора и отвода конденсата, образовывающегося из-за большой разницы температур приточного и вытяжного воздуха.
• В ситуации сильного охлаждения рекуператора, для предупреждения его замораживания, предусмотрено поступление приточного воздуха на воздухонагревательный блок в обход рекуператора. Регулировка подачи приточного воздуха на рекуператор или в обход, осуществляется системой автоматики, в зависимости от температуры рекуператора, с помощью заслонок.
• Теплообменник газовой нагревательной секции выполнен из жаростойкой нержавеющей стали.

• Для чистки газоходов теплообменника предусмотрен ревизионный люк. Чистка топки осуществляется через горелочный фланец.
• Возможность исполнений для наружного и внутреннего размещения (категории размещения У1 — У4).
• Автоматические блочные горелки с одно-, двухступенчатой системой регулирования или модулируемые, обеспечивают автоматическую работу воздухонагревателя приточно-вытяжной установки без присутствия оператора.
• Автоматический розжиг и отключение, контроль пламени, отключение подачи газа или жидкого топлива при отключении электропитания.

Автоматика обеспечивает защиту приточно-вытяжной установки:

• от перегрева теплообменника при достижении «аварийной» температуры (180 — 300)°С отключается горелка;
• рабочий термостат обеспечивает отключение горелки при достижении заданной температуры нагреваемого воздуха в диапазоне до 95°C.

Дополнительная информация:

1. Возможна порошковая окраска корпуса и облицовочных панелей в любой цвет, изготовление панелей из оцинкованного или нержавеющего листа.

2. Возможность автоматического поддержания заданного температурного режима в зависимости от времени суток с помощью комнатного термостата. Возможность недельного программирования температуры воздуха.

3. Дополнительно система автоматизации может быть оснащена:

• системой управления, программируемой по времени (автоматическое отключение в нерабочее время);
• контролем загрязненности фильтров;
• автоматическим управлением дестратификаторами (для высоких помещений).

4. Возможно исполнение блока автоматики:

• с учётом установки частотного преобразователя для регулирования производительности вентиляторов;
• с учётом подключения приточно-вытяжной установки к системе диспетчеризации;
• подача сигнала о работе или аварии по GSM.

5. Установка блоков фильтрации (различных классов) в зависимости от степени загрязненности воздуха на улице и в помещении.

Преимущества ПВУ:

• Дополнительная экономия энергоресурсов за счёт применения теплоутилизаторов.
• Создание и автоматическое поддержание микроклимата с индивидуальными характеристиками.
• Совмещение нескольких функций в одной установке.

Объекты, рекомендуемые для установки ПВУ

• Торговые комплексы.
• Спортивные сооружения.
• Объекты социально-культурного назначения.
• Производственные объекты.
• Вокзалы, аэропорты.
• Другие объекты с повышенными требованиями к микроклимату.

Технические характеристики:
