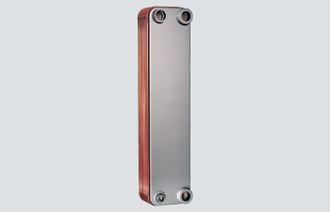

Паяные пластинчатые теплообменники

Сферы применения

Компания предлагает стандартное оборудование и специальные серии теплообменников, предназначенные для эксплуатации в системах с фазовым переходом или с рабочим давлением до 140 бар. Области применения стандартного оборудования Kelvion (GBS – паяные медью, GNS – паяные никелем):

• системы горячего водоснабжения, включая питьевые;
• подогрев полов;
• снегоплавильные станции;
• системы кондиционирования;
• конденсаторы и подогреватели;
• испарители холодильных установок;
• охладители масла и т. д.

Специальные серии паяных пластинчатых теплообменников

• GML – оборудование предназначено для эксплуатации в системах кондиционирования и холодильных установках с давлением до 70 бар и CO2 в качестве теплоносителя.
• DW – модели с двойной стенкой, предназначенные для работы с опасными и агрессивными средами. Рабочее давление – до 45 бар.
• XCR– паяные теплообменники из стали с повышенной коррозионной стойкостью. Используются в бассейнах в системах подогрева воды.
• GBH– теплообменники с медным припоем, выдерживающие давление до 140 бар. Оборудование предлагает несколько вариантов схем потоков. Модели этой серии имеют усовершенствованные присоединения и улучшенное рифление пластин. Используются в системах с хладагентом R410A.
• GVH– теплообменники со стальным припоем без цветных металлов и высокими гигиеническими характеристиками. Устройства работают в системах подогрева и охлаждения питьевой воды с давлением до 35 бар.

Особенности конструкции

Пластины теплообменников изготовлены из стали марки SMO254 или из нержавеющей стали. Поверхность – V-образное гофрирование. Пластины собирают таким образом, чтобы две соседние были повернуты относительно друг друга на 180 градусов. Между ними образуются проточные каналы, в которых попеременно движутся противотоки теплоносителей. Гофрированная поверхность создает высокую турбулентность рабочих сред. Это определяет эффективность теплопередачи при низкой скорости прохождения потока. Турбулизация также способствует самоочищению внутренних поверхностей изделия. Пакет пластин запаивают в термовакуумной печи. Теплообменник полностью герметичный, обеспечено надежное разделение сред. В конструкции нет уплотнений, что позволяет эксплуатировать оборудование при высоких рабочих температурах.

• Серия GBS
• Серия GNS
• Серия GBH
• Серия TD
• Серия GBH-HP
• Серия GBE-GKE
• Серия GVH
• Серия GVH-HP
• Серия GWH
• Серия GK
• Серия GML
• Серия GB-DW
• Серия XCR

Свяжитесь с нашими экспертами, чтобы заказать паяные пластинчатые теплообменники Kelvion со склада или под заказ.
