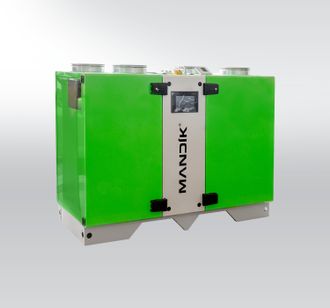

КОМПАКТНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА MANDÍK
КОМПАКТНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА MANDÍK
КОМПАКТНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА MANDÍK
КОМПАКТНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА MANDÍK

КОМПАКТНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА MANDÍK

Компактная приточно-вытяжная установка предназначена для централизованной подачи воздуха в проветриваемые помещения. Установки располагаются внутри помещения. Оснащены пластинчатым рекуператором и обогревом, при необходимости с возможность смешивания/рециркуляции вытяжного воздуха. Производятся с возможность расхода воздуха от 500 до 6 800 м3/ч. Установки стандартно поставляются как «plug&play», то есть включая вмонтированную систему управления КиП.

ХАРАКТЕРИСТИКА

С точки зрения энергетического баланса:


  • разработан для достижения требований EkoDesign 2016 и 2018
  • высокий КПД рекуперации притом низкая потеря давления
  • непрерывное управление мощностью рекуператора
  • непрерывная защита от замерзания рекуператора
  • возможность смешивания наружного и циркуляционного воздуха для оптимизации тепловой мощности
  • возможность free-coolingu
  • использование EC двигателей с большим запасом на необходимое давление в сети.
  • Использование специального уплотнительного профиля для снижения теплопотерь через сэндвич-панель
  • Разделенные потоки воздуха внутри установки




С точки зрения конструкции установки:


  • установка типа Plug&Play – полностью оснащена компонентами КиП и испытана на заводе
  • компактные размеры
  • подключения к воздуховоду на верхней стороне
  • подключения носителя и электрические подключения на верхней стороне
  • гладкая внутренняя поверхность
  • чистый наружный дизайн
  • специальный уплотнительный профиль обеспечивающий плотность и оптимальные температурные характеристики
  • шкаф управления КиП, установленный во внутрь установки
  • все заслонки установлены внутри установки
  • установка оснащена подставной рамой




С точки зрения обслуживания установки:


  • интеллектуальный и удобный пульт управления
    (веб-интерфейс, возможность визуализации, …)
  • возможность подключения к системе КиП с помощью ПК, планшета смартфона или прямо с дисплея контролера
  • безопасное обслуживание и ремонт
  • возможность быстрого снятия всех панелей со стороны обслуживания
  • акцент на простоту обслуживания и замену всех частей установки
  • специальный выдвижной механизм вентилятора для доступа к клеммам
  • возможность выбора прямоугольного или круглого присоидения к воздуховода
  • подключение к воздуховодам - сверху, на выбор подключение сбоку




ОСНАЩЕНИЕ

Приточная часть:


  • стандартно оснащена компактным фильтром F7
  • заслонка на всасывании наружного воздуха
  • байпассовая заслонка рекуператора
  • пластинчатый перекрестный противоточный рекуператор
  • EC двигатель
  • теплообменник водяного обогрева/электрический обогрев/конденсатор
  • амортизационные вставки на входе и выходе




Вытяжная частьa:


  • Стандартно оснащена компактным фильтром M5
  • пластинчатый перекрёстный противоточный рекуператор
  • возможность смешивания наружного и циркуляционного воздуха
  • EC двигатель
  • амортизационные вставки на входе и выходе

 Следующие возможности по запросу, такие как иной тип фильтрации, носитель обогревателя, расчет конденсатора и т.д.



ПАРАМЕТРЫ ОБШИВКИ СОГЛАСНО EN 1886

Механическая стабильность:....................................................................................................D1
Неплотность шкафа:.....................................................................................................................L1
Неплотность между фильтром и рамой:...............................................................< 0.5% - F9
Тепловая изоляция:......................................................................................................................T2
Теаловые мосты:.........................................................................................................................TB2
