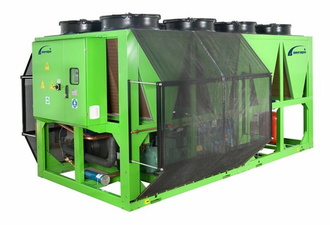

Чиллеры с воздушным охлаждением серии EBHV_FC с фрикулингом Ангара
Чиллеры с воздушным охлаждением компании "Ангара" серии EBHV/FC с фрикулингом оборудованы адиабатической системой охлаждения, работа которой состоит в охлаждении забираемого снаружи воздуха.
Разработанные для функционирования на открытом воздухе промышленные охладители изготавливаются согласно стандартам качества.
Данная система кондиционирования способствует поступлению в конденсатор уже охлажденного с внешней стороны воздуха, а теплообменникфункционирует в обычном режиме. Использование адиабатической системы существенно упрощает работучиллерав летний период, когда охладители EBHV/FC эксплуатируются в максимальном режиме.
Чиллер с фрикулингом, принцип работы которого заключается в естественном охлаждении воздушного пространства, заправляется фреоном. В холодное время года процесс охлаждения жидкости протекает в драйкулере. Ресурсом для охлаждения служит поступивший снаружи воздух, который имеет низкий показатель температуры. Также чиллер оснащен вспомогательным контуром охлаждения, по которому происходит циркуляция морозостойкого водного раствора. Технология фрикулинга способствует существенной экономии электроэнергии в холодное время года.
Чиллер с фрикулингом с обычным способом охлаждения расходует воздух целиком либо частями. В момент полного расхода воздуха охлаждение проходит при отключенном компрессоре благодаря гликолевому контуру. Во время функционирования системы в режиме полного расхода воздуха процесс охлаждения проходит при отключенном компрессоре благодаря гликолевому контуру. Функционированиесистемы охлаждения в режиме частичного расхода воздухаосуществляется за счет работы компрессора на одну вторую, а гликолевый контур применяется одновременно для охлаждения воздушного пространства помещения и теплообменника.
Преимущество промышленного чиллера серии EBHV/FC с фрикулингом заключается в экономии электричества в течение года, тем самым уменьшает расходы на обслуживание. Наличие фрикулинга в системах охлаждения увеличивает срок службы компрессора. Эффективное распределение охлажденного воздуха в помещении способствует улучшению функционирования имеющегося оборудования.
| Модель | EBHV- 50Y.1 /FC |
EBHV- 60Y.1 /FC |
EBHV- 70Y.1 /FC |
EBHV- 80Y.1 /FC |
EBHV- 90Y.1 /FC |
EBHV- 110Y.1 /FC |
|||
|---|---|---|---|---|---|---|---|---|---|
| Механическое охлаждение | Номинальная холодопроизводительность, кВт |
R407C | (1) | 139,0 | 171,6 | 199,6 | 236,0 | 266,0 | 334,0 |
| (2) | 124,1 | 154,2 | 178,8 | 211,0 | 239,5 | 301,0 | |||
| Номинальная протребляемая мощность компрессора, кВт |
(1) | 30,6 | 37,5 | 43,4 | 50,7 | 57,0 | 68,3 | ||
| (2) | 35,7 | 43,9 | 51,1 | 59,1 | 66,6 | 80,4 | |||
| Количество вентиляторов х мощность, кВт | 2x1,8 | 2x1,8 | 4x1,8 | 4x1,8 | 4x1,8 | 4x1,8 | |||
| Расход воздуха на конденсаторе, м3/с | 12,50 | 12,50 | 25,00 | 25,00 | 25,00 | 25,00 | |||
| Коэффициент энергетической эффективности |
(1) | 4,06 | 4,18 | 3,95 | 4,07 | 4,14 | 4,42 | ||
| Регулирование производительности | 25%-100% | ||||||||
| Уровень звукового давления, дБа | (4) | 55 | 55 | 60 | 60 | 60 | 60 | ||
| Фрикулинг | Номинальная холодопроизводительность, кВт |
(3) | 86,2 | 91,7 | 159,6 | 172,6 | 183,3 | 183,3 | |
| Количество вентиляторов х мощность, кВт | 2x1,8 | 2x1,8 | 4x1,8 | 4x1,8 | 4x1,8 | 4x1,8 | |||
| Расход воздуха на фрикулере, м3/с | 12,50 | 12,50 | 25,00 | 25,00 | 25,00 | 25,00 | |||
| Коэффициент энергетической эффективности | 23,94 | 25,47 | 22,17 | 23,97 | 25,45 | 25,45 | |||
| Температура полной мощности | (2) | 1,5 | -0,3 | 3,5 | 2,9 | 2,4 | 0,1 | ||
| Уровень звукового давления | (4) | 53 | 53 | 56 | 56 | 56 | 56 | ||
| Адиабатическое охлаждение |
Номинальная холодопроизводительность, кВт |
(5) | 138,1 | 170,6 | 198,3 | 234,0 | 265,0 | 332,0 | |
| Номинальная протребляемая мощность компрессора, кВт |
(5) | 30,9 | 37,9 | 43,8 | 51,2 | 57,5 | 69,0 | ||
| Коэффициент энергетической эффективности | 4,00 | 4,11 | 3,89 | 4,01 | 4,10 | 4,36 | |||
| Основные характеристики |
Номинальный расход воды, (м3/ч) | (1) | 23,91 | 29,52 | 34,33 | 40,59 | 45,75 | 57,45 | |
| (2) | 21,35 | 26,52 | 30,75 | 36,29 | 41,19 | 51,77 | |||
| Заправка хладагента, (кг) | 35 | 46 | 57 | 73 | 80 | 103 | |||
| Заправка масла, (л) | 9 | 9 | 15 | 15 | 15 | 22 | |||
| Рабочий вес, (кг) | 1860 | 2040 | 3110 | 3300 | 3580 | 4090 | |||
| Модель | EBHV- 125Y.1 /FC |
EBHV- 140Y.1 /FC |
EBHV- 180Y.1 /FC |
EBHV- 210Y.1 /FC |
EBHV- 240Y.1 /FC |
EBHV- 280Y.1 /FC |
EBHV- 300Y.1 /FC |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| Механическое охлаждение | Номинальная холодо-производительность, кВт |
R407C | (1) | 384,0 | 436,0 | 573,0 | 664,0 | 753,0 | 855,0 | 962,0 |
| (2) | 343,0 | 392,0 | 517,0 | 594,0 | 676,7 | 771,6 | 872,8 | |||
|
Номинальная протребляемая компрессора, кВт |
(1) | 79,0 | 89,2 | 115,2 | 134,3 | 151,2 | 171,4 | 192,0 | ||
| (2) | 92,2 | 104,2 | 135,5 | 156,8 | 176,6 | 199,8 | 225,0 | |||
|
Количество вентиляторов х мощность, кВт |
6x1,8 | 6x1,8 | 8x1,8 | 8x1,8 | 10x1,8 | 10x1,8 | 12x1,8 | |||
|
Расход воздуха на конденсаторе, м3/с |
37,50 | 37,50 | 50,00 | 50,00 | 62,50 | 62,50 | 75,00 | |||
| Коэффициент энергетической эффективности |
(1) | 4,27 | 4,36 | 4,42 | 4,47 | 4,45 | 4,51 | 4,51 | ||
| Регулирование производительности | 25%-100% | |||||||||
| Уровень звукового давления, дБа | (4) | 62 | 64 | 64 | 65 | 65 | 65 | 66 | ||
| Фрикулинг | Номинальная холодопроизводительность, кВт |
(3) | 258,8 | 274,9 | 366,6 | 366,6 | 458,3 | 458,3 | 549,9 | |
|
Количество вентиляторов х мощность, кВт |
6x1,8 | 6x1,8 | 8x1,8 | 8x1,8 | 10x1,8 | 10x1,8 | 12x1,8 | |||
|
Расход воздуха на фрикулере, м3/с |
37,50 | 37,50 | 50,00 | 50,00 | 62,50 | 62,50 | 75,00 | |||
| Коэффициент энергетической эффективности | 23,96 | 25,45 | 25,45 | 25,45 | 25,46 | 25,46 | 25,46 | |||
| Температура полной мощности | (2) | 2,2 | 1,4 | 1,6 | 0,1 | 1,2 | -0,2 | 0,5 | ||
|
Уровень звукового давления |
(4) | 58 | 58 | 59 | 59 | 60 | 60 | 61 | ||
| Адиабатическое охлаждение |
Номинальная холодопроизвод-ть, кВт |
(5) | 381,0 | 433,0 | 570,0 | 660,0 | 748,0 | 850,0 | 956,0 | |
|
Номинальная протребляемая компрессора, кВт |
(5) | 79,7 | 90,0 | 116,4 | 135,6 | 152,6 | 173,0 | 193,8 | ||
|
Коэффициент энергетической эффективности |
4,21 | 4,30 | 4,36 | 4,40 | 4,38 | 4,45 | 4,44 | |||
| Основные характеристики |
Номинальный расход воды, (м3/ч) | (1) | 66,05 | 74,99 | 98,56 | 114,21 | 129,52 | 147,06 | 165,46 | |
| (2) | 58,99 | 67,42 | 88,92 | 102,17 | 116,39 | 132,72 | 150,12 | |||
| Заправка хладагента, (кг) | 121 | 147 | 165 | 201 | 244 | 289 | 339 | |||
| Заправка масла, (л) | 22 | 22 | 35 | 35 | 35 | 35 | 35 | |||
| Рабочий вес, (кг) | 5180 | 5560 | 6890 | 7340 | 8670 | 8870 | 10300 | |||
(1) Значения указаны при температуах воды 15 °С/10 °С, температура окружающая среды 25 °С.
(2) Значения указаны при температуах воды 15 °С/10 °С, температура окружающая среды 33 °С.
(3) Температура воды на входе 15 °С, температура окружающей среды 5 °С, рабочая жидкость 30% этилен гликоль.
(4) Значения на дистанции 10 м от оборудования
(5) Значения указаны при температурах воды 15 °С/10 °С, темпретура окружающей среды 33 °С, насыщение 90%
Специалисты компании "ВентРесурс" помогут в выборе чиллера воздушного охлаждения серии EBHV/FC с фрикулингом. Также «ВентРесурс» осуществить поставку и монтаж данного оборудования. Для получения точной информации по чиллерам серии EBHV/FC с фрикулингом Вы можете позвонив по телефонам: +7 (3532) 43-99-99 (администрация), +7 (3532) 69-03-33 (отдел продаж) или связаться со специалистами компании через форму обратной связи.
