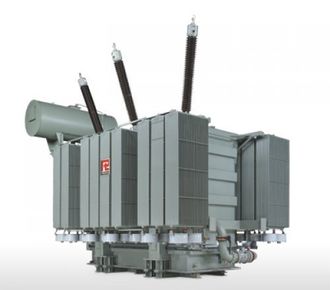

ТД/ТДЦ – трансформатор масляный силовой трехфазный двухобмоточный, с принудительной циркуляцией воздуха и масла, с ненаправленным потоком масла.Предназначен для работы в блоках электростанций.

Трансформатор имеет масляное охлаждение с дутьем и принудительной циркуляцией воздуха и масла. Для охлаждения масла используются охлаждающие устройства. Для автоматического управления и контроля работы системы охлаждения предусмотрены шкафы автоматического управления.

В комплекте трансформатора имеются измерительная, контрольная и сигнальная аппаратура: трансформаторы тока, манометрические сигнализирующие термометры, предохранительные и отсечные клапаны, стрелочные маслоуказатели, газовое реле, шкафы автоматического управления системой охлаждения, манометры для работы насосов, контрольные кабели с коробкой зажимов. Для компенсации температурного увеличения объема масла имеется маслорасширитель со стрелочным маслоуказателем и пленочной защитой масла от увлажнения и окисления воздухом.

Особенность условных обозначений в наименовании трансформатора:


  • ДЦ - принудительная циркуляция воздуха и масла с ненаправленным потоком масла;
  • Д - масляный с естественной циркуляцией масла и принудительной циркуляцией воздуха;
  • Ц - принудительная циркуляция воды и масла и ненаправленным потоком масла (в охладителях вода движется по трубам, а масло — в межтрубном пространстве, разделенном перегородками).
