Градирни БМГ

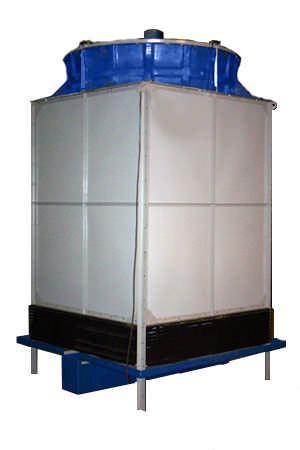

Градирни БМГ-100

Параметры	Ед.изм.	БМГ-100
Площадь орошения	м²	6,25
Диапазон гидравлических нагрузок	м³/час	60-140
Гидравлическая нагрузка расчетная	м³/час	Индивидуальный расчет по исходным данным от «Заказчика»
Тепловая нагрузка, не менее	Мкал/час	По расчету
Температурная зона охлаждения	°С	По расчету
Максимальная температура воды на входе, не более	°С	65
Капельный унос воды, не более	%	0,003
Давление воды на входе, не менее	м.вод.ст.	8
Диаметр трубопроводов на входе	мм	Расчетный по гидравлической нагрузке
Диаметр трубопровода на выходе из бассейна	мм	Расчетный по гидравлической нагрузке
Количество форсунок	шт.	По расчету
Объем водосборной ванны рабочий	л	550
Объем водосборных щитов	л	350
Количество вентиляторов	шт.	1
Диаметр вентилятора	мм	2370
Количество лопастей	шт.	4-6
Мощность электродвигателя (по расчету)	кВт	11-15
Напряжение/частота питания	В/Гц	380/50
Степень защиты электрооборудования, не ниже	-	IP54
Уровень шума на расстоянии 10 м, не более	ДБ	70
Габаритные размеры (длина, ширина, высота)	мм	3290х2900х 5195
Масса рабочая	кг	2750

Градирни БМГ-210

Параметры	Ед.изм.	БМГ-210
Диапазон гидравлических нагрузок	м3/час	80-250
Гидравлическая нагрузка расчетная	м3/час	Индивидуальный расчет по исходным данным от «Заказчика»
Тепловая нагрузка, не менее	Мкал/час	По расчету
Температурная зона охлаждения	оС	По расчету
Максимальная температура воды на входе, не более	оС	65
Капельный унос воды, не более	%	0,003
Давление воды на входе, не менее	м.вод.ст.	7
Диаметр трубопроводов на входе	мм	Расчетный по гидравлической нагрузке
Диаметр трубопровода на выходе из бассейна	мм	Расчетный по гидравлической нагрузке
Количество форсунок	шт	По расчету
Объем водосборной ванны рабочий	л	500
Объем водосборных щитов	л	700
Количество вентиляторов	шт.	1
Диаметр вентилятора	мм	2370
Количество лопастей	шт.	4-6
Мощность электродвигателя (по расчету)	кВт	15-22
Напряжение/частота питания	В/Гц	380/50
Степень защиты электрооборудования, не ниже		IP54
Уровень шума на расстоянии 10 м, не более	ДБ	70
Габаритные размеры (длина, ширина, высота)	мм	3860х4190х6300
Масса рабочая	кг	5730

Градирни БМГ-350

Блочная микро-градирня нового поколения БМГ-350 отличается от БМГ-210 габаритными размерами (4772х4600х7900мм), площадью орошения (16м2), мощностью электродвигателя (22?30 кВт), Степень защиты электрооборудования, не ниже IP55, также состоит из сборного металлического каркаса. Имеет высокоэффективные полимерные ороситель и водоуловитель. Тихоходный вентилятор с шумогасящим корпусом с улучшенной аэродинамикой. Подача воздуха вентилятором производится в режиме автоматического регулирования оборотов, что позволяет минимизировать потребление электроэнергии. Электродвигатель трехфазный тихоходный, мощность по расчету, имеет полную защиту от коррозии и попадания влаги во внутрь, охлаждается наружным воздухом, имеет защиту от повышенной температуры подшипников, обмотки, вибрации подшипников. Имеет обогрев обмотки для сохранения изоляции при длительном простое. Пробег электродвигателя без ремонта более 70 000 часов.
По сравнению с типовой градирней СК-400, 4 градирни БМГ-350 имеют Wбмг = 16х4х21х10х1,163 = 15,6 МВт. 1 градирня СК-400 имеет Wск-400 = 380х6х6х1,163 = 15,9 МВт.

Градирни БМГ-600

Параметры	Ед.изм.	БМГ-600
Площадь орошения	м²	22
Диапазон гидравлических нагрузок	м³/час	160-550
Гидравлическая нагрузка расчетная	м³/час	Индивидуальный расчет по исходным данным от «Заказчика»
Тепловая нагрузка, не менее	Мкал/час	По расчету
Температурная зона охлаждения	°С	По расчету
Максимальная температура воды на входе, не более	°С	65
Капельный унос воды, не более	%	0,003
Давление воды на входе, не менее	м.вод.ст.	7
Диаметр трубопроводов на входе	мм	Расчетный по гидравлической нагрузке
Диаметр трубопровода на выходе из бассейна	мм	Расчетный по гидравлической нагрузке
Количество форсунок	шт.	По расчету
Объем водосборной ванны рабочий	л	500
Объем водосборных щитов	л	1400
Количество вентиляторов	шт.	2
Диаметр вентилятора	мм	2370
Количество лопастей	шт.	4÷6
Мощность электродвигателя (по расчету)	кВт	15÷22
Напряжение/частота питания	В/Гц	380/50
Степень защиты электрооборудования, не ниже		IP54
Уровень шума на расстоянии 10 м, не более	ДБ	70
Габаритные размеры (длина, ширина, высота)	мм	7230х4155х 6965
Масса рабочая	кг	10990

Градирни БМГ-800

Параметры	Ед.изм.	БМГ-800
Площадь орошения	м²	44
Диапазон гидравлических нагрузок	м²/час	320-1000
Гидравлическая нагрузка расчетная	м³/час	Индивидуальный расчет по исходным данным от «Заказчика»
Тепловая нагрузка, не менее	Мкал/час	По расчету
Температурная зона охлаждения	°С	По расчету
Максимальная температура воды на входе, не более	°С	65
Капельный унос воды, не более	%	0,003
Давление воды на входе, не менее	м.вод.ст.	7
Диаметр трубопроводов на входе	мм	Расчетный по гидравлической нагрузке
Диаметр трубопровода на выходе из бассейна	мм	Расчетный по гидравлической нагрузке
Количество форсунок	шт.	По расчету
Объем водосборной ванны рабочий	-	-
Объем водосборных щитов	л	-
Количество вентиляторов	шт.	1
Диаметр вентилятора	мм	4980
Количество лопастей	шт.	4÷6
Мощность электродвигателя(по расчету)	кВт	22÷55
Напряжение/частота питания	В/Гц	380/50
Степень защиты электрооборудования, не ниже		IP54
Уровень шума на расстоянии 10 м, не более	ДБ	80
Габаритные размеры (длина, ширина, высота)	мм	6740х6740х7260
Масса рабочая	кг	21980

Градирни БМГ-1000

Параметры	Ед.изм.	БМГ-1000
Площадь орошения	м²	64
Диапазон гидравлических нагрузок	м³/час	450-1200
Гидравлическая нагрузка расчетная	м³/час	Индивидуальный расчет по исходным данным от «Заказчика»
Тепловая нагрузка, не менее	Мкал/час	По расчету
Температурная зона охлаждения	°С	По расчету
Максимальная температура воды на входе, не более	°С	65
Капельный унос воды, не более	%	0,003
Давление воды на входе, не менее	м.вод.ст.	7
Диаметр трубопроводов на входе	мм	Расчетный по гидравлической нагрузке
Диаметр трубопровода на выходе из бассейна	мм	Расчетный по гидравлической нагрузке
Количество форсунок	шт.	По расчету
Объем водосборной ванны рабочий	л	-
Объем водосборных щитов	л	-
Количество вентиляторов	шт.	1
Диаметр вентилятора	мм	4980
Количество лопастей	шт.	4÷6
Мощность электродвигателя(по расчету)	кВт	37÷55
Напряжение/частота питания	В/Гц	380/50
Степень защиты электрооборудования, не ниже		IP54
Уровень шума на расстоянии 10 м, не более	ДБ	80
Габаритные размеры (длина, ширина, высота)	мм	8000х8000х10600
Масса рабочая	кг	26000

Градирни БМГ-2000

Параметры	Ед.изм.	БМГ-2000
Площадь орошения	м²	144
Диапазон гидравлических нагрузок	м³/час	1000-2500
Гидравлическая нагрузка расчетная	м³/час	Индивидуальный расчет по исходным данным от «Заказчика»
Тепловая нагрузка, не менее	Мкал/час	По расчету
Температурная зона охлаждения	°С	По расчету
Максимальная температура воды на входе, не более	°С	65
Капельный унос воды, не более	%	0,003
Давление воды на входе, не менее	м.вод.ст.	8
Диаметр трубопроводов на входе	мм	Расчетный по гидравлической нагрузке
Диаметр трубопровода на выходе из бассейна	мм	Расчетный по гидравлической нагрузке
Количество форсунок	шт.	По расчету
Объем водосборной ванны рабочий	л	-
Объем водосборных щитов	л	-
Количество вентиляторов	шт.	1
Диаметр вентилятора	мм	6980
Количество лопастей	шт.	4÷6
Мощность электродвигателя (по расчету)	кВт	75÷132
Напряжение/частота питания	В/Гц	380/50
Степень защиты электрооборудования, не ниже		IP54
Уровень шума на расстоянии 10 м, не более	ДБ	80
Габаритные размеры (длина, ширина, высота)	мм	12000х12000х12000
Масса рабочая	кг	52000

Градирни БМГ-3000

В состав водоблока входят шесть секций блочно-модульных градирен пятого поколения БМГ-3000, заглубленные насосные станции с погружными насосами CP Flyght (Швеция) и трубопроводами оборотной воды, трансформаторная подстанция, сети НВК, производственный комплекс, включающий в себя операторную, реагентное, кислотное хозяйство, а также блок фильтров.
Отличительной особенностью Водоблока от подобных объектов предыдущего поколения является его компактность (площадь - 1,25 гектара), достигнутая за счет использования малогабаритных градирен и компактных насосных станций.
На сегодняшний день Водоблок N.2 является самым передовым комплексом технического водоснабжения промышленных предприятий в масштабах Российской Федерации. Градирни БМГ-3000 оснащены современным вентиляторным оборудованием производства фирмы Siemens в антистатическом исполнении, взрывозащищенными электродвигателями Loher, высокоэффективными оросителями и параболоидными диффузорами.
Все оборудование, смонтированное на объекте, отличается исключительной надежностью, высоким КПД, энергоэффективностью, удобством в эксплуатации и обслуживании. Управление Водоблока полностью автоматизировано с применением АСУ ТП и электронных датчиков фирмы Yokogawa. Это позволит вести процессы с максимальной эффективностью и минимальными потерями.
Самое серьезное внимание при строительстве уделено вопросам безопасности. Применяемые технологии и оборудование призваны исключить любые чрезвычайные ситуации.

Купить градирни БМГ в «ВентРесурс» вы можете, позвонив по телефонам: +7 (3532) 43-99-99 (администрация), +7 (3532) 69-03-33 (отдел продаж).
