Инфракрасные излучатели ИКНГ 22, 40, 50

Газовые системы лучистого отопления предназначены для отопления производственных и складских помещений, объектов агропромышленного комплекса (животноводческих комплексов, теплиц, оранжерей), спортивных, выставочных, торговых помещений высотой более 3,5 м.

В качестве горючего должны использоваться следующие виды газов:

газ природный ГОСТ 5542-87;
сжиженные газы - пропан технический марки ПТ, смесь пропана-бутана технических марки СПБТ ГОСТ 20448-90, пропан автомобильный ПА ГОСТ 27578-87.

Излучатель имеет один режим работы – режим направленного излучения инфракрасного диапазона и обогрева персонала и предметов, находящихся в зоне излучения. Допускается выброс продуктов сгорания в отапливаемое помещение и забор воздуха из помещения, если на один киловатт мощности приходится не менее 30 м3 объема помещения. В случае индивидуального подвода воздуха и (или) индивидуального отвода дымовых газов рекомендуется использовать патрубки (дополнительная комплектация).

Форма трубы излучателя	Модель	Параметры
		Номинальная тепловая мощность,кВт	Максимальная температура поверхности труб, не более, °С	Температура продуктов сгорания, не более, °С	Габариты, не более, мм	Масса, не более, кг	Расход природного газа куб.м./ч
Uобразная	ИКНГ 22	15	500	200	3800х630х300	62	2,23
		20			5300х630х300	80
		25
	ИКНГ40	30	550	200	6800х630х300	85	4,05
		35
		40
	ИКНГ 50	45	600	200	9800х630х300	116	5,06
		50
		55			11 300х630х300	136
Линейная	ИКНГ 22	15	500	200	6600х400х300	48	2,23
		20			9600х400х300	65
		25
	ИКНГ40	30	550	200	12 600х400х300	81	4,05
		35
		40
	ИКНГ 50	45	600	200	15 600х400х300	101	5,06
		50
		55			18 600х400х300	118

Устройство инфракрасных излучателей:

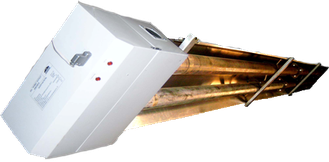

Инфракрасный газовый излучатель (ИКНГ), представляет собой U-образную трубу, с одной стороны которой установлена горелка, с другой стороны вытяжной вентилятор. Над трубой крепится отражатель из алюминия.

1. Подключение электричества
2. Отражатель
3. Компенсатор
4. Колено
5. Излучающие трубы
6. Кронштейн
7. Крепление труб к кронштейну
8. Выброс продуктов сгорания
9. Подвод воздуха
10. Газогорелочный блок
11. Контрольные лампы
12. Розетка датчика работы горелки

Принцип действия инфракрасных излучателей:

Принцип действия излучателя состоит в том, что горячие продукты сгорания газа, проходя внутри труб, нагревают их до высокой температуры. Нагретые трубы излучают тепло, которое направляется отражателем в рабочую зону. Продукты сгорания могут быть удалены за пределы помещения, либо в обоснованных случаях оставлены внутри.

1. Колено
2. Труба холодная
3. Отражатель
4. Вытяжной вентилятор
5. Компенсатор
6. Труба горячая
7. Кронштейн
8. Электроды розжига
9. Блок газогорелочный

Купить газовый инфракрасный обогреватель ИКНГ в «ВентРесурс» вы можете, позвонив по телефону: +7 (3532) 43-99-99.
