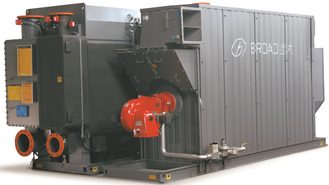

BZ – газовые АБХМ Broad
Назначение: охлаждение/отопление/ГВС
Источник питания: природный газ, дизельное топливо
Холодопроизводительность: 200 ~ 11 630 кВт
Теплопроизводительность: 180 ~ 8967 кВт
| Модель BZ | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 |
|
Холодо- производ-ть, кВт |
233 | 349 | 582 | 872 | 1163 | 1454 | 1745 | 2326 | 2908 | 3489 | 4652 | 5815 | 6978 | 9304 | 11630 |
| 104 ккал/час | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 |
|
Тепло- производ-ть, кВт |
179 | 269 | 449 | 672 | 897 | 1121 | 1349 | 1791 | 2245 | 2687 | 3582 | 4489 | 5385 | 7176 | 8967 |
| Теплоп-роизвод-ть по горячей воде, кВт | 80 | 120 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1600 | / | / | / | / |
| Охлажденная вода | |||||||||||||||
| Расход, м3/час | 40 | 60 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1600 | 2000 |
| Перепад давления, кПа | 30 | 30 | 30 | 30 | 30 | 30 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | 60 |
| Охлаждающая вода | |||||||||||||||
| Расход, м3/час | 56 | 84 | 140 | 210 | 280 | 350 | 420 | 560 | 700 | 840 | 1120 | 1400 | 1681 | 2241 | 2801 |
| Перепад давления, кПа | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 70 | 70 | 70 | 70 |
| Вода для отопления | |||||||||||||||
| Расход, м3/час | 7,7 | 11,6 | 19,3 | 28,9 | 38,5 | 48,2 | 58 | 76,5 | 96,5 | 115 | 154 | 193 | 232 | 309 | 386 |
| Перепад давления, кПа | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 40 | 40 | 50 | 50 | 60 | 60 |
| Вода для ГВС | |||||||||||||||
| Расход, м3/час | 6,8 | 10,3 | 17,2 | 25,8 | 34,4 | 43 | 51,6 | 68,8 | 86 | 103 | 137 | / | / | / | / |
| Перепад давления, кПа | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 40 | 40 | / | / | / | / |
| Расход природного газа | |||||||||||||||
| - на охлаждение, м3/час | 18,4 | 27,6 | 46 | 69,1 | 92,1 | 115 | 138,1 | 184 | 230 | 276 | 369 | 461 | 553 | 737 | 921 |
| - на отопление, м3/час | 20,8 | 31,1 | 51,4 | 78,4 | 104 | 130,2 | 156,8 | 207 | 261 | 312 | 416 | 520 | 626 | 834 | 1043 |
| - на ГВС, м3/час | 9,3 | 13,9 | 22,9 | 35 | 46,4 | 58,1 | 70 | 92,3 | 116 | 139 | 186 | / | / | / | / |
| Электрическая мощность, кВт | 2,5 | 4,2 | 5,8 | 6,1 | 9,8 | 9,8 | 11,6 | 16,7 | 16,7 | 21,7 | 25,2 | 31,9 | 40,7 | 49,9 | 63,3 |
| Массовые показатели | |||||||||||||||
| Масса раствора, т | 1,1 | 1,3 | 2,6 | 3,2 | 3,9 | 4,9 | 5,6 | 8 | 9 | 11,7 | 13,5 | 17 | 21,6 | 28,7 | 34,7 |
| Трансп-я масса, т | 5 | 7 | 10 | 12 | 14 | 17 | 19 | 26 | 31 | / | / | / | / | / | / |
| Трансп-я масса основной части, т | / | / | / | / | / | / | / | / | / | 15 | 20 | 24 | 28 | 29 | 30 |
| Масса ВТГ, т | / | / | / | / | / | / | / | / | / | 11 | 13 | 14 | 17 | 20 | 28 |
| Эксплуат-я масса, т | 5,3 | 7,4 | 10,6 | 13 | 16 | 19 | 22 | 29 | 35 | 42 | 50 | 63 | 76 | 89 | 107 |
Основные условия эксплуатации:
- Номинальная температура выходящей/входящей охлажденной воды (на СКВ): 7оС/12 оС.
- Номинальная температура выходящей/входящей охлаждающей воды (на градирню): 36оС/30 оС.
- Номинальная температура выходящей/входящей воды на отопление (отопление): 90оС/70 оС.
- Номинальная температура выходящей/входящей воды на ГВС: 65оС/55 оС.
- Минимальная температура охлажденной воды: 5 оС.
- Максимальная температура для для систем теплоснабжения: 95 оС.
- Минимальная температура охлаждающей воды на входе в чиллер: 10 оС.
- Диапазон регулирования расхода охлажденной воды: 80%~120%. Диапазон регулирования расхода нагреваемой воды или воды на ГВС: 65%~120%.
- Предельное давление для охлажденной, нагреваемой, охлаждающей воды и воды на ГВС: 0,8 МПа (800 кПа) (помимо специальных заказов).
- Диапазон регулирования холодильной мощности: 5%~115%.
- Степень загрязненности для охлажденной, нагреваемой, охлаждающей воды и воды на ГВС: 0.086 м2К/кВт.
- Потребление природного газа рассчитывается от: 9.3 кВт/м3 (8000 ккал/ м3).
- Стандартное давление природного газа: 16~50 кПа (1600~5000 мм. вод. ст.), меньшее или большее давление может быть оговорено при заказе.
- Концентрация раствора бромида лития: 52%. Вес раствора включен в вес чиллера при транспортировке.
- Номинальная температура дымовых газов при выработке холода: 160 оС. Номинальная температура дымовых газов при выработке тела: 145 оС.
- Температура машинного отделения: 5~43 оС., влажность ≤ 85%.
- Распределение мощности теплоснабжения на отопление и ГВС делится в зависимости от потребности.
- Номинальный холодильный КПД: 1.36
- Номинальный тепловой КПД: 0.93
- Срок службы: 25 лет.
