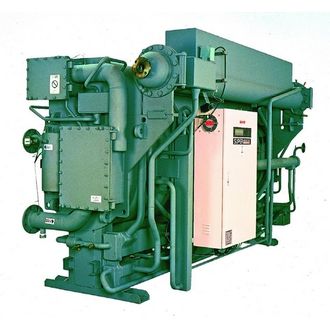

Абсорбционные чиллеры SANYO двойного эффекта с паровым нагревом - Серия NE
Серия NE с двухступенчатым паровым генератором
Абсорбционные чиллеры двойного эффекта с паровым нагревом. В режиме охлаждения температура воды на выходе охлаждается до 7 °С. В качестве источника тепла, приводящего установку в действие, используется пар давлением 784 кПа с температурой 190-200°С.
| Модель (TSA-NE-**) | Устр-во | NE-11 | NE-12 | NE-13 | NE-14 | NE-21 | NE-22 | NE-23 | NE-24 | NE-31 | NE-32 | NE-41 | NE-42 | ||||
| Мощность в режиме охлаждения | (USRT) | 100 | 120 | 150 | 180 | 210 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | ||||
| кВт | 352 | 422 | 527 | 633 | 738 | 844 | 985 | 1125 | 1266 | 1407 | 1582 | 1758 | |||||
| Система охлаждённой воды | 12 → 7 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | ||||||||||||||||
| - расход | м3/ч | 60,5 | 72,6 | 90,7 | 109 | 127 | 145 | 169 | 194 | 218 | 242 | 272 | 302 | ||||
| - перепад давления | (мH2O) | 6,5 | 6,6 | 8 | 8,3 | 7,5 | 7,9 | 5,1 | 5,5 | 5,8 | 6,1 | 5,2 | 5,5 | ||||
| кПа | 64 | 65 | 78 | 81 | 74 | 77 | 50 | 54 | 57 | 60 | 51 | 54 | |||||
| - фитинг (JIS) | дюймы | 4 | 5 | 6 | 8 | ||||||||||||
| - объем захватываемой воды | м3 | 0,12 | 0,13 | 0,15 | 0,17 | 0,22 | 0,24 | 0,28 | 0,3 | 0,34 | 0,36 | 0,46 | 0,48 | ||||
| Система охлаждающей воды | 32 → 37,5 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | ||||||||||||||||
| - расход | м3/ч | 100 | 120 | 150 | 180 | 210 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | ||||
| - перепад давления | (мH2O) | 3,9 | 4,4 | 6,5 | 7,7 | 5,6 | 6,2 | 10,9 | 12,1 | 8,7 | 9,4 | 10,3 | 11,2 | ||||
| кПа | 38 | 43 | 64 | 75 | 55 | 61 | 107 | 119 | 85 | 92 | 101 | 110 | |||||
| - фитинг (JIS) | дюймы | 5 | 6 | 8 | 10 | ||||||||||||
| - объем захватываемой воды | м3 | 0,31 | 0,34 | 0,38 | 0,42 | 0,53 | 0,58 | 0,63 | 0,69 | 0,89 | 0,95 | 1,11 | 1,19 | ||||
| Тип пара | Насыщенный пар | ||||||||||||||||
| Давление в линии нагнетания | (кг/см2G) | 8 | |||||||||||||||
| кПа | 784 | ||||||||||||||||
| Потребление пара | кг/ч | 440 | 528 | 660 | 792 | 924 | 1060 | 1230 | 1410 | 1580 | 1760 | 1980 | 2200 | ||||
| Фитинг магистрали подвода пара (JIS) | дюймы | 2 | 2-1\2 | 3 | |||||||||||||
| Фитинг дренажа (JIS) | дюймы | 1 | 2-1\2 | ||||||||||||||
| Фитинг управляющего клапана (JIS) | дюймы | 2-1\2 | 2 | ||||||||||||||
| Общие габариты | |||||||||||||||||
| Длина | мм | 2785 | 3735 | 3865 | 4885 | 4930 | 4940 | ||||||||||
| Ширина | мм | 1440 | 1635 | 1755 | 1975 | ||||||||||||
| Высота | мм | 2200 | 2250 | 2390 | 2600 | ||||||||||||
| Пространство для демонтажа труб | мм | 2400 | 3400 | 4500 | 4500 | ||||||||||||
| Масса | |||||||||||||||||
| Рабочая масса | кг | 4200 | 4400 | 5500 | 5700 | 6800 | 7100 | 8400 | 8800 | 10800 | 11200 | 13200 | 13600 | ||||
| Максимальная масса поставки | кг | 3800 | 4000 | 5000 | 5100 | 6100 | 6300 | 7500 | 7800 | 9600 | 9900 | 11600 | 11900 | ||||
| Полная масса поставки | кг | 3800 | 4000 | 5000 | 5100 | 6100 | 6300 | 7500 | 7800 | 9600 | 9900 | 11600 | 11900 | ||||
| Способ поставки | 1 сектор | ||||||||||||||||
| Электрическое питание | 3 фазы, 380 В, 50 Гц | ||||||||||||||||
| Полный электрический ток | А | 7,2 | 10,1 | 12,9 | |||||||||||||
| Кажущаяся мощность | кВА | 5,5 | 7,9 | 10,2 | |||||||||||||
| Электрические параметры | |||||||||||||||||
| Насос для абсорбента №1 | кВт | 1,3 | 2,5 | 3,4 | |||||||||||||
| А | 3,9 | 6,8 | 9,1 | ||||||||||||||
| Насос для абсорбента №2 | кВт | *** | |||||||||||||||
| А | *** | ||||||||||||||||
| Насос для хладагента | кВт | 0,2 | 0,4 | ||||||||||||||
| А | 1,3 | 1,8 | |||||||||||||||
| Продувной насос | кВт | 0,4 | |||||||||||||||
| А | 1,1 | ||||||||||||||||
| Нагреватель палладиевой ячейки | Вт | 38 | |||||||||||||||
| Модель (TSA-NE-**) | Устр-во | NE-51 | NE-52 | NE-53 | NE-61 | NE-62 | NE-63 | NE-71 | NE-72 | NE-73 | NE-81 | NE-82 | |||
| Мощность в режиме охлаждения | (USRT) | 560 | 630 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |||
| кВт | 1969 | 2215 | 2461 | 2813 | 3165 | 3516 | 3868 | 4220 | 4571 | 4923 | 5274 | ||||
| Система охлаждённой воды | 12 → 7 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | ||||||||||||||
| - расход | м3/ч | 339 | 381 | 423 | 484 | 544 | 605 | 665 | 726 | 786 | 847 | 907 | |||
| - перепад давления | (мH2O) | 4,6 | 6,2 | 8,1 | 5,7 | 7,6 | 9,9 | 6,2 | 7,8 | 9,6 | 7,8 | 9,5 | |||
| кПа | 45 | 61 | 79 | 56 | 74 | 97 | 61 | 76 | 94 | 76 | 93 | ||||
| - фитинг (JIS) | дюймы | 8 | 10 | 12 | 14 | ||||||||||
| - объем захватываемой воды | м3 | 0,65 | 0,71 | 0,77 | 0,99 | 1,06 | 1,13 | 1,41 | 1,51 | 1,61 | 1,83 | 1,94 | |||
| Система охлаждающей воды | 32 → 37,5 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | ||||||||||||||
| - расход | м3/ч | 560 | 630 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |||
| - перепад давления | (мH2O) | 7,1 | 9,4 | 12,1 | 8,5 | 11,2 | 14,4 | 9,4 | 11,8 | 14,5 | 12,2 | 14,7 | |||
| кПа | 70 | 92 | 119 | 83 | 110 | 141 | 92 | 116 | 142 | 120 | 144 | ||||
| - фитинг (JIS) | дюймы | 12 | 14 | 16 | |||||||||||
| - объем захватываемой воды | м3 | 1,87 | 2,01 | 2,14 | 2,79 | 2,97 | 3,15 | 3,67 | 3,9 | 4,11 | 4,51 | 4,67 | |||
| Тип пара | Насыщенный пар | ||||||||||||||
| Давление в линии нагнетания | (кг/см2G) | 8 | |||||||||||||
| кПа | 784 | ||||||||||||||
| Потребление пара | кг/ч | 2470 | 2780 | 3080 | 3520 | 3960 | 4400 | 4840 | 5280 | 5720 | 6160 | 6600 | |||
| Фитинг магистрали подвода пара (JIS) | дюймы | 4 | 5 | 6 | |||||||||||
| Фитинг дренажа (JIS) | дюймы | 2 | 2-1/2 | 3 | |||||||||||
| Фитинг управляющего клапана (JIS) | дюймы | 2-1/2 | 3 | 4 | |||||||||||
| Общие габариты | |||||||||||||||
| Длина | мм | 5185 | 5725 | 6225 | 5840 | 6335 | 6865 | 6430 | 6960 | 7460 | 6960 | 7460 | |||
| Ширина | мм | 2300 | 2500 | 3000 | 3200 | ||||||||||
| Высота | мм | 2900 | 3330 | 3450 | 3650 | ||||||||||
| Пространство для демонтажа труб | мм | 4600 | 5100 | 5600 | 5200 | 5700 | 6200 | 6000 | 6500 | 7000 | 6500 | 7000 | |||
| Масса | |||||||||||||||
| Рабочая масса | кг | 18800 | 20400 | 21900 | 26600 | 28500 | 30500 | 36200 | 38200 | 40500 | 43600 | 46100 | |||
| Максимальная масса поставки | кг | 16300 | 17700 | 19000 | 22800 | 24500 | 26200 | 24600 | 25800 | 27300 | 29100 | 30700 | |||
| Полная масса поставки | кг | 16300 | 17700 | 19000 | 22800 | 24500 | 26200 | 24600 | 25800 | 27300 | 29100 | 30700 | |||
| Способ поставки | 1 сектор | ||||||||||||||
| Электрическое питание | 3 фазы, 380 В, 50 Гц | ||||||||||||||
| Полный электрический ток | А | 22,6 | 28 | 32 | 40,7 | ||||||||||
| Кажущаяся мощность | кВА | 18,2 | 22,6 | 25,9 | 33 | ||||||||||
| Электрические параметры | |||||||||||||||
| Насос для абсорбента №1 | кВт | 3,7 | 5,5 | 7,5 | |||||||||||
| А | 13,4 | 15 | 19 | 24 | |||||||||||
| Насос для абсорбента №2 | кВт | 1,8 | 3 | 3,7 | |||||||||||
| А | 5,4 | 9,1 | 12 | ||||||||||||
| Насос для хладагента | кВт | 0,4 | |||||||||||||
| А | 1,8 | ||||||||||||||
| Продувной насос | кВт | 0,4 | 0,75 | ||||||||||||
| А | 1,1 | 1,9 | |||||||||||||
| Нагреватель палладиевой ячейки | Вт | 38 | 76 | ||||||||||||
Функционирование в режиме нагревания и охлаждения
Охладитель / нагреватель (чиллер) двойного эффекта с пламенным газовым генератором прямого действия фирмы SANYO может применяться для обогрева в зимний период. При этом не потребуются дополнительные расходы на изменение системы управления.
Во многих случаях охладители / нагреватели могут заменить установки, состоящие из традиционных электрических охладителей и бойлеров. При этом новая установка занимает меньшую площадь и часто позволяет сэкономить до 40% начальных затрат.
Абсорбционный цикл двойного эффекта
Как в охладителях с паровым нагревом, так и в охладителях с газовым нагревом фирмы SANYO используется абсорбционный цикл двойного эффекта, обеспечивающий охладителям / нагревателям с газовым нагревом генератора КПД = 1.0, а охладителям / нагревателям с паровым нагревом генератора КПД = 1.2. Такая высокая эффективность позволяет снизить потребляемую мощность на 30% по сравнению с обычными охладителями с однофазным абсорбционным циклом.
Абсорбционный цикл двойного эффекта - это передовое техническое решение фирмы SANYO, которое также позволяет уменьшить габариты агрегатов по сравнению с прежним поколением таких устройств, что делает изделия фирмы SANYO лидерами в данной отрасли по компактности и эффективности.
Универсальность применения
Фирма SANYO предлагает самый большой выбор оборудования в отрасли, пригодного для работы в самых разнообразных условиях: 23 размера устройств с массой от 100 до 1500 USRT, использующих либо генераторы с прямым пламенным газовым нагревом, либо генераторы парового нагрева. Так как в качестве источника тепла для устройств с прямым пламенным газовым нагревом генератора применяется природный газ, то заказчик может быть уверен в том, что топливо обеспечивает горение без дымных выбросов и не наносит вред окружающей среде.
Холодильные установки двойного эффекта с паровым нагревом генератора могут оказаться эффективным решением, если необходимо заменить или модернизировать оборудование. Они являются также оптимальным выбором в тех случаях, когда требуются новые системы охлаждения с генераторами высокого давления с паровым нагревом. Холодильные установки фирмы SANYO с паровым нагревом генератора представляют собой прекрасное дополнение к районным системам отопления, соединяя в одном устройстве функции охлаждения и обогрева. Холодильные установки фирмы SANYO с водяным нагревом генератора могут применяться не только в сочетании с дополнительными генераторами, но и использовать в качестве источника тепла, приводящего систему в действие, отбросное тепло.
Отсутствие хладогента на основе хлора
Дополнительно к представленному выше обширному списку технический новаций и преимуществ конструкции установок фирмы SANYO, в них не используется хладагент на основе хлора. Все охлаждение осуществляется благодаря применению хладагента с неподверженным сомнению послужным списком, обильными запасами и абсолютно безопасного для окружающей среды: просто воды! Кроме того, так как абсорбционный цикл осуществляется без применения огромных компрессоров с электромоторами, заказчик может не сомневаться в том, что устройство будет работать тихо, без лишней вибрации.
