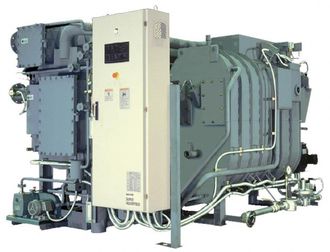

Абсорбционные чиллеры SANYO двойного эффекта с прямым пламенным нагревом - Серия DE
Серия чиллеров SANYO DE с двухступенчатым газовым генератором.
Абсорбционные чиллеры двойного эффекта с прямым пламенным нагревом, работающие на газе или нефти. В режиме охлаждения температура воды на выходе охлаждается до 7 °С, а в режиме нагрева греется до 55 °С.
Технические характеристики
|
Модель (TSA-DE-**) |
Устр-во | DE-11 | DE-12 | DE-13 | DE-14 | DE-21 | DE-22 | DE-23 | DE-24 | DE-31 | DE-32 |
DE- 41 |
DE-42 |
| Мощность в режиме охлаждения | (USRT) | 100 | 120 | 150 | 180 | 210 | 240 | 280 | 320 | 360 | 400 | 450 | 500 |
| кВт | 352 | 422 | 527 | 633 | 738 | 844 | 985 | 1125 | 1266 | 1407 | 1582 | 1758 | |
| Мощность в режиме нагрева | Мкал/ч | 253 | 303,6 | 379,5 | 455,4 | 531,3 | 607,2 | 708,4 | 809,6 | 910,8 | 1012 | 1138,5 | 1265 |
| кВт | 294 | 353 | 441 | 530 | 618 | 706 | 824 | 941 | 1059 | 1177 | 1324 | 1471 | |
| Система охлаждённой воды | 12 → 7 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | ||||||||||||
| - расход | м3/ч | 60,5 | 72,6 | 90,7 | 109 | 127 | 145 | 169 | 194 | 218 | 242 | 272 | 302 |
| - перепад давления | (мH2O) | 6,5 | 6,6 | 8 | 8,3 | 7,5 | 7,9 | 5,1 | 5,5 | 5,8 | 6,1 | 5,2 | 5,5 |
| кПа | 64 | 65 | 78 | 81 | 74 | 77 | 50 | 54 | 57 | 60 | 51 | 54 | |
| - фитинг (JIS) | дюймы | 4 | 5 | 6 | 8 | ||||||||
| - объем захватываемой воды | м3 | 0,12 | 0,13 | 0,15 | 0,17 | 0,22 | 0,24 | 0,28 | 0,3 | 0,34 | 0,36 | 0,46 | 0,48 |
| Система нагретой воды | 50,8 → 55,0 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | ||||||||||||
| - расход | м3/ч | 60,5 | 72,6 | 90,7 | 109 | 127 | 145 | 169 | 194 | 218 | 242 | 272 | 302 |
| - перепад давления | (мH2O) | 6,5 | 6,6 | 8 | 8,3 | 7,5 | 7,9 | 5,1 | 5,5 | 5,8 | 6,1 | 5,2 | 5,5 |
| кПа | 64 | 65 | 78 | 81 | 74 | 77 | 50 | 54 | 57 | 60 | 51 | 54 | |
| - фитинг (JIS) | дюймы | 4 | 5 | 6 | 8 | ||||||||
| - объем захватываемой воды | м3 | 0,12 | 0,13 | 0,15 | 0,17 | 0,22 | 0,24 | 0,28 | 0,3 | 0,34 | 0,36 | 0,46 | 0,48 |
| Система охлаждающей воды | 32 → 37,5 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | ||||||||||||
| - расход | м3/ч | 100 | 120 | 150 | 180 | 210 | 240 | 280 | 320 | 360 | 400 | 450 | 500 |
| - перепад давления | (мH2O) | 3,9 | 4,4 | 6,5 | 7,7 | 5,6 | 6,2 | 10,9 | 12,1 | 8,7 | 9,4 | 10,3 | 11,2 |
| кПа | 38 | 43 | 64 | 75 | 55 | 61 | 107 | 119 | 85 | 92 | 101 | 110 | |
| - фитинг (JIS) | дюймы | 5 | 6 | 8 | 10 | ||||||||
| - объем захватываемой воды | м3 | 0,31 | 0,34 | 0,38 | 0,42 | 0,53 | 0,58 | 0,63 | 0,69 | 0,89 | 0,95 | 1,11 | 1,19 |
| Тип топлива | Природный газ | ||||||||||||
| Давление в линии нагнетания | (ммH2O) | 3000 | |||||||||||
| кПа | 29,4 | ||||||||||||
| Потребление в режиме охлаждения | (Мкал/ч) | 300 | 360 | 450 | 540 | 630 | 719 | 840 | 960 | 1080 | 1199 | 1350 | 1496 |
| кВт | 349 | 419 | 523 | 628 | 733 | 836 | 977 | 1116 | 1256 | 1394 | 1570 | 1740 | |
| Потребление в режиме нагрева | (Мкал/ч) | 300 | 360 | 450 | 540 | 630 | 719 | 840 | 960 | 1080 | 1199 | 1350 | 1496 |
| кВт | 349 | 419 | 523 | 628 | 733 | 836 | 977 | 1116 | 1256 | 1394 | 1570 | 1740 | |
| Фитинг топливопровода (JIS) | дюймы | 1-1/2 | |||||||||||
| Фитинг отвода отработанных газов | мм | 280Х210 | 310Х310 | 360Х310 | 410Х310 | ||||||||
| Общие габариты | |||||||||||||
| Длина | мм | 2960 | 3080 | 3700 | 4860 | 4950 | 4930 | ||||||
| Ширина | мм | 1810 | 1980 | 2090 | 2280 | 2490 | |||||||
| Высота | мм | 1960 | 2160 | 2390 | 2600 | ||||||||
| Удаление трубы | мм | 2400 | 3400 | 4500 | |||||||||
| Масса | |||||||||||||
| Рабочая масса | кг | 4900 | 5200 | 6300 | 6800 | 8000 | 8500 | 9800 | 10400 | 12800 | 13500 | 15800 | 16600 |
| Максимальная масса поставки | кг | 4500 | 4800 | 5800 | 6200 | 7300 | 7700 | 8900 | 9400 | 11600 | 12200 | 14200 | 14900 |
| Полная масса поставки | кг | 4500 | 4800 | 5800 | 6200 | 7300 | 7700 | 8900 | 9400 | 11600 | 12200 | 14200 | 14900 |
| Способ поставки | 1 секция | ||||||||||||
| Электрическое питание | 3 фазы, 380 В, 50 Гц | ||||||||||||
| Полный электрический ток | А | 9,3 | 12,2 | 13,6 | 13,7 | 16,5 | 18,7 | ||||||
| Кажущаяся мощность | кВА | 7,2 | 9,6 | 10,8 | 13,1 | 14,9 | |||||||
| Электрические параметры | |||||||||||||
| Насос для абсорбента №1 | кВт | 1,3 | 2,5 | 3,4 | |||||||||
| А | 3,9 | 6,8 | 9,1 | ||||||||||
| Насос для абсорбента №2 | кВт | *** | |||||||||||
| А | *** | ||||||||||||
| Насос для хладагента | кВт | 0,2 | 0,4 | ||||||||||
| А | 1,3 | 1,8 | |||||||||||
| Продувной насос | кВт | 0,4 | |||||||||||
| А | 1,1 | ||||||||||||
| Мотор горелки | кВт | 0,76 | 1,4 | 2,6 | |||||||||
| А | 2,1 | 3,5 | 5,7 | ||||||||||
| Нагреватель палладиевой ячейки | Вт | 38 | 76 | ||||||||||
| Электрическая цепь системы управления | Вт | 300 | |||||||||||
|
Модель (TSA-DE-**) |
Устр-во | DE-51 | DE-52 | DE-53 | DE-61 | DE-62 | DE-63 | DE-71 | DE-72 | DE-73 | DE-81 | DE-82 | ||||||||||||||||||
| Мощность в режиме охлаждения | (USRT) | 560 | 630 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||||||||||||||||
| кВт | 1969 | 2215 | 2461 | 2813 | 3165 | 3516 | 3868 | 4220 | 4571 | 4923 | 5274 | |||||||||||||||||||
| Мощность в режиме нагрева | Мкал/ч | 1416,8 | 1593,9 | 1771 | 2024 | 2277 | 2530 | 2783 | 3036 | 3289 | 3542 | 3795 | ||||||||||||||||||
| кВт | 1647 | 1853 | 2059 | 2353 | 2648 | 2942 | 3236 | 3530 | 3824 | 4119 | 4413 | |||||||||||||||||||
| Система охлаждённой воды | 12 → 7 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | |||||||||||||||||||||||||||||
| - расход | м3/ч | 339 | 381 | 423 | 484 | 544 | 605 | 665 | 726 | 786 | 847 | 907 | ||||||||||||||||||
| - перепад давления | (мH2O) | 4,6 | 6,2 | 8,1 | 5,7 | 7,6 | 9,9 | 6,2 | 7,8 | 9,6 | 7,8 | 9,5 | ||||||||||||||||||
| кПа | 45 | 61 | 79 | 56 | 74 | 97 | 61 | 76 | 94 | 76 | 93 | |||||||||||||||||||
| - фитинг (JIS) | дюймы | 8 | 10 | 12 | 14 | |||||||||||||||||||||||||
| - объем захватываемой воды | м3 | 0,65 | 0,71 | 0,77 | 0,99 | 1,06 | 1,13 | 1,41 | 1,51 | 1,61 | 1,83 | 1,94 | ||||||||||||||||||
| Система нагретой воды | 50,8 → 55,0 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | |||||||||||||||||||||||||||||
| - расход | м3/ч | 339 | 381 | 423 | 484 | 544 | 605 | 665 | 726 | 786 | 847 | 907 | ||||||||||||||||||
| - перепад давления | (мH2O) | 4,6 | 6,2 | 8,1 | 5,7 | 7,6 | 9,9 | 6,2 | 7,8 | 9,6 | 7,8 | 9,5 | ||||||||||||||||||
| кПа | 45 | 61 | 79 | 56 | 74 | 97 | 61 | 76 | 94 | 76 | 93 | |||||||||||||||||||
| - фитинг (JIS) | дюймы | 8 | 10 | 12 | 14 | |||||||||||||||||||||||||
| - объем захватываемой воды | м3 | 0,65 | 0,71 | 0,77 | 0,99 | 1,06 | 1,13 | 1,41 | 1,51 | 1,61 | 1,83 | 1,94 | ||||||||||||||||||
| Система охлаждающей воды | 32 → 37,5 °С (Коэффициент загрязнения=0,088м2°С/кВт (0,0001м2ч°С/ккал)-Максимальное рабочее давление 784кПа (8 кг/см2G)) | |||||||||||||||||||||||||||||
| - расход | м3/ч | 560 | 630 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||||||||||||||||
| - перепад давления | (мH2O) | 7,1 | 9,4 | 12,1 | 8,5 | 11,2 | 14,4 | 9,4 | 11,8 | 14,5 | 12,2 | 14,7 | ||||||||||||||||||
| кПа | 70 | 92 | 119 | 83 | 110 | 141 | 92 | 116 | 142 | 120 | 144 | |||||||||||||||||||
| - фитинг (JIS) | дюймы | 12 | 14 | 16 | ||||||||||||||||||||||||||
| - объем захватываемой воды | м3 | 1,87 | 2,01 | 2,14 | 2,79 | 2,97 | 3,15 | 3,67 | 3,9 | 4,11 | 4,51 | 4,67 | ||||||||||||||||||
| Тип топлива | Природный газ | |||||||||||||||||||||||||||||
| Давление в линии нагнетания | (ммH2O) | 3000 | ||||||||||||||||||||||||||||
| кПа | 29,4 | |||||||||||||||||||||||||||||
| Потребление в режиме охлаждения | (Мкал/ч) | 1683 | 1892 | 2101 | 2398 | 2695 | 3003 | 3300 | 3597 | 3905 | 4202 | 4499 | ||||||||||||||||||
| кВт | 1957 | 2200 | 2443 | 2788 | 3134 | 3492 | 3837 | 4183 | 4541 | 4886 | 5231 | |||||||||||||||||||
| Потребление в режиме нагрева | (Мкал/ч) | 1683 | 1892 | 2101 | 2398 | 2695 | 3003 | 3300 | 3597 | 3905 | 4202 | 4499 | ||||||||||||||||||
| кВт | 1957 | 2200 | 2443 | 2788 | 3134 | 3492 | 3837 | 4183 | 4541 | 4886 | 5231 | |||||||||||||||||||
| Фитинг топливопровода (JIS) | дюймы | 1-1/2 | 2 | 1-1/2 | 3 | |||||||||||||||||||||||||
| Фитинг отвода отработанных газов | мм | 350X500 | 400Х620 | 400Х900 | ||||||||||||||||||||||||||
| Общие габариты | ||||||||||||||||||||||||||||||
| Длина | мм | 5260 | 5810 | 6300 | 6040 | 6480 | 7010 | 6430 | 6960 | 7460 | 6960 | 7460 | ||||||||||||||||||
| Ширина | мм | 2990 | 3240 | 4100 | 4450 | |||||||||||||||||||||||||
| Высота | мм | 2900 | 3330 | 3450 | 3650 | |||||||||||||||||||||||||
| Удаление трубы | мм | 4600 | 5200 | 5700 | 5200 | 5700 | 6200 | 5700 | 6200 | 6700 | 6200 | 6700 | ||||||||||||||||||
| Масса | ||||||||||||||||||||||||||||||
| Рабочая масса | кг | 22200 | 24000 | 25700 | 31900 | 34400 | 37100 | 45100 | 48500 | 51500 | 56100 | 59100 | ||||||||||||||||||
| Максимальная масса поставки | кг | 19500 | 21100 | 22700 | 15500 | 16500 | 17700 | 21500 | 23000 | 24300 | 26000 | 27500 | ||||||||||||||||||
| Полная масса поставки | кг | 19500 | 21100 | 22700 | 28100 | 30400 | 32800 | 40000 | 43000 | 45800 | 49700 | 52300 | ||||||||||||||||||
| Способ поставки | 1 секция | 2 секции | ||||||||||||||||||||||||||||
| Электрическое питание | 3 фазы, 380 В, 50 Гц | |||||||||||||||||||||||||||||
| Полный электрический ток | А | 30,9 | 36,4 | 41,7 | 45,7 | 54,4 | 58,9 | 64,9 | ||||||||||||||||||||||
| Кажущаяся мощность | кВА | 24,9 | 29,4 | 33,8 | 37,1 | 44,2 | 47,9 | 52,9 | ||||||||||||||||||||||
| Электрические параметры | ||||||||||||||||||||||||||||||
| Насос для абсорбента №1 | кВт | 3,7 | 5,5 | 7,5 | ||||||||||||||||||||||||||
| А | 13,4 | 15 | 19 | 24 | ||||||||||||||||||||||||||
| Насос для абсорбента №2 | кВт | 1,8 | 3 | 3,7 | ||||||||||||||||||||||||||
| А | 5,4 | 9,1 | 12 | |||||||||||||||||||||||||||
| Насос для хладагента | кВт | 0,4 | ||||||||||||||||||||||||||||
| А | 1,8 | |||||||||||||||||||||||||||||
| Продувной насос | кВт | 0,4 | 0,75 | |||||||||||||||||||||||||||
| А | 1,1 | 1,9 | ||||||||||||||||||||||||||||
| Мотор горелки | кВт | 4 | 6,5 | 9 | 12 | |||||||||||||||||||||||||
| А | 8 | 13,5 | 18 | 24 | ||||||||||||||||||||||||||
| Нагреватель палладиевой ячейки | Вт | 152 | ||||||||||||||||||||||||||||
| Электрическая цепь системы управления | Вт | 300 | ||||||||||||||||||||||||||||
Функционирование в режиме нагревания и охлаждения
Охладитель / нагреватель (чиллер) двойного эффекта с пламенным газовым генератором прямого действия фирмы SANYO может применяться для обогрева в зимний период. При этом не потребуются дополнительные расходы на изменение системы управления.
Во многих случаях охладители / нагреватели могут заменить установки, состоящие из традиционных электрических охладителей и бойлеров. При этом новая установка занимает меньшую площадь и часто позволяет сэкономить до 40% начальных затрат.
Абсорбционный цикл двойного эффекта
Как в охладителях с паровым нагревом, так и в охладителях с газовым нагревом фирмы SANYO используется абсорбционный цикл двойного эффекта, обеспечивающий охладителям / нагревателям с газовым нагревом генератора КПД = 1.0, а охладителям / нагревателям с паровым нагревом генератора КПД = 1.2. Такая высокая эффективность позволяет снизить потребляемую мощность на 30% по сравнению с обычными охладителями с однофазным абсорбционным циклом.
Абсорбционный цикл двойного эффекта - это передовое техническое решение фирмы SANYO, которое также позволяет уменьшить габариты агрегатов по сравнению с прежним поколением таких устройств, что делает изделия фирмы SANYO лидерами в данной отрасли по компактности и эффективности.
Универсальность применения
Фирма SANYO предлагает самый большой выбор оборудования в отрасли, пригодного для работы в самых разнообразных условиях: 23 размера устройств с массой от 100 до 1500 USRT, использующих либо генераторы с прямым пламенным газовым нагревом, либо генераторы парового нагрева. Так как в качестве источника тепла для устройств с прямым пламенным газовым нагревом генератора применяется природный газ, то заказчик может быть уверен в том, что топливо обеспечивает горение без дымных выбросов и не наносит вред окружающей среде.
Холодильные установки двойного эффекта с паровым нагревом генератора могут оказаться эффективным решением, если необходимо заменить или модернизировать оборудование. Они являются также оптимальным выбором в тех случаях, когда требуются новые системы охлаждения с генераторами высокого давления с паровым нагревом. Холодильные установки фирмы SANYO с паровым нагревом генератора представляют собой прекрасное дополнение к районным системам отопления, соединяя в одном устройстве функции охлаждения и обогрева. Холодильные установки фирмы SANYO с водяным нагревом генератора могут применяться не только в сочетании с дополнительными генераторами, но и использовать в качестве источника тепла, приводящего систему в действие, отбросное тепло.
Отсутствие хладогента на основе хлора
Дополнительно к представленному выше обширному списку технический новаций и преимуществ конструкции установок фирмы SANYO, в них не используется хладагент на основе хлора. Все охлаждение осуществляется благодаря применению хладагента с неподверженным сомнению послужным списком, обильными запасами и абсолютно безопасного для окружающей среды: просто воды! Кроме того, так как абсорбционный цикл осуществляется без применения огромных компрессоров с электромоторами, заказчик может не сомневаться в том, что устройство будет работать тихо, без лишней вибрации.
Купить абсорбционный чиллер SANYO можно в компании "ВентРесурс", позвонив по телефонам: +7 (3532) 69-03-33.
