Термопреобразователи ДТС во взрывозащищенном исполнении предназначены для непрерывного измерения температуры различных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), не агрессивных к материалу корпуса датчика. Могут применяться для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Маркировка взрывозащиты - 0ExiaIICТ1...Т6 X
Датчики с такой маркировкой можно устанавливать во взрывоопасной зоне с применением барьера искрозащиты, например барьера ОВЕН ИСКРА.
Термопреобразователи выдерживают в течение 1 мин напряжение переменного тока 500 В, приложенное относительно корпуса датчика.
.png "Термопреобразователи сопротивления ДТС-EХ типа ТСМ, ТСП во взрывозащищенном исполнении")
Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой. Возможно также их изготовление с трубной резьбой по спец. заказу.
|
Характеристика |
ДТСХХ4-ЕХ |
ДТСХХ5-ЕХ |
||
|
Номинальная статическая характеристика (НСХ) |
50М; 100М |
50П; 100П; Pt100 |
50М; 100М |
50П; 100П; Pt100 |
|
Рабочий диапазон измеряемых температур* |
–50...+150 °С |
–50...+250 °С |
–50...+180 °С |
–50...+500 °С |
|
Класс допуска |
В; С |
А; В; С |
В; С |
А; В; С |
|
Группа климатического исполнения |
Д2, Р2 |
Д2, Р2 |
||
|
Условное давление |
10 МПа |
10 МПа |
||
|
Величина рабочего тока, не более |
5 мА |
5 мА |
||
|
Показатель тепловой инерции, не более |
10...30 с |
10...30 с |
||
|
Количество чувствительных элементов |
1 шт. |
1 шт.; 2 шт. |
||
|
Сопротивление изоляции, не менее |
100 МОм |
100 МОм |
||
|
Схема соединения внутренних проводников |
2-х, 3-х, 4-х проводная |
2-х, 3-х, 4-х проводная |
||
|
Степень защиты по ГОСТ 14254 |
IP54 |
IP54 |
||
|
Материал защитной арматуры |
сталь 12Х18Н10Т (мод. 024, 044–184); |
сталь 12Х18Н10Т |
||
|
Маркировка взрывозащиты |
0ExiaIIC T1...T6 |
0ExiaIIC T1...T6 |
||
|
Температурный класс в маркировке взрывозащиты |
T4...T6 |
T1...T6 |
T4...T6 |
T1...T6 |
* При работе во взрывоопасной зоне рабочий диапазон измеряемых температур корректируется в соответствии с температурным классом в маркировке взрывозащиты.
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |
014 |
D=5 мм |
латунь |
20 |
|
024 |
D=8 мм |
сталь 12Х18Н10Т |
30 |
|
|
|
034 |
D=5 мм, M=8х1 мм |
латунь |
20 |
|
044 |
D=8 мм, M=12х1,5 мм |
сталь 12Х18Н10Т |
30 |
|
 |
054 |

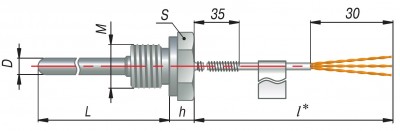

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм |
сталь 12Х18Н10Т |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800,1000 |
|
064 |
D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм |
|||
|
074 |
D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм |
|||
|
194 |
D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм |
|||
|
остальное см. модель 074 |
084 |
D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм |
||
|
|
094 |

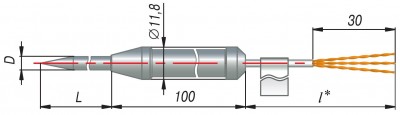

D=6 мм, D1=13 мм |
||
|
104 |
D=8 мм, D1=18 мм |
|||
|
114 |
D=10 мм, D1=18 мм |
|||
|
|
124 |
D=6 мм, M=16х1,5 мм**, S=17 мм |
10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500 |
|
|
134 |
D=8 мм, M=20х1,5 мм**, S=22 мм |
|||
|
144 |
D=10 мм, M=20х1,5 мм**, S=22 мм |
|||
|
остальное см. модель 144 |
154 |
D=10 мм, M=20х1,5 мм**, S=22 мм |
||
|
|
164*** |
D=3 мм, D1=10 мм |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|
174 |
D=5 мм, D1=10 мм |
|||
|
184 |
D=6 мм, D1=10 мм |
|||
|
|
204 |
M=10х1 мм, S=14 мм |
латунь |
40, 65 |
 |

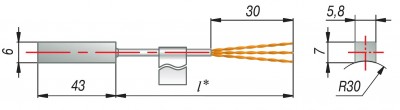

224 | Датчик накладной на трубопровод диаметром от 20 до 200 мм | латунь | 43 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой
|
Конструктивное исполнение |
Модель |
Параметры |
Длина монтажной части L*, мм |
|
|
015 |
D = 8 мм |
L, мм 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
025 |
D = 10 мм |
||
|
|
035 |
D = 8 мм, M = 20х1,5 мм**, S = 22 мм |
L, мм 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
045 |
D = 10 мм, M = 20х1,5 мм**, S = 22 мм |
||
|
145 |
D = 6 мм, M = 20х1,5 мм**, S = 22 мм |
||
|
|
055 |
D = 10 мм, M = 20х1,5 мм**, S = 22 мм |
L, мм 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
065 |
D = 8 мм, M = 20х1,5 мм**, S = 27 мм |
|
|
075 |
D = 10 мм, M = 20х1,5 мм**, S = 27 мм |
||
|
085 |
D = 10 мм, M = 27х2 мм**, S = 32 мм |
||
|
|
095 |
D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм |
|
|
|
105 |
D = 8 мм, M = 20х1,5 мм**, S = 27 мм |
остальное см. мод. 045
* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.
