Термопреобразователи сопротивления ДТС (датчики температуры - термосопротивления)

Термопреобразователи сопротивления ДТС (датчики температуры - термосопротивления)

  Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), неагрессивных к материалу корпуса датчика.

   Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой.



 Основные критерии правильного выбора термопреобразователя

  • Соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей.
  • Соответствие прочности корпуса датчика температуры условиям эксплуатации.
  • Правильный выбор длины погружаемой части датчика и длины соединительного кабеля.
  • Необходимость взрывозащищенного исполнения для работы на взрывопожароопасных участках.


  Принцип действия термосопротивления основан на свойстве проводника изменять электрическое сопротивление с изменением температуры окружающей среды.


  Термосопротивления отличаются материалом чувствительного элемента: ТСМ – медь, ТСП – платина.


Термопреобразователи сопротивления ДТС типа ТСП, ТСМ


Модели с кабельным выводом (ХХ4)



Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

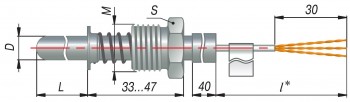

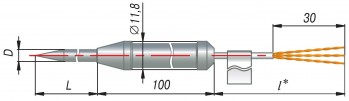

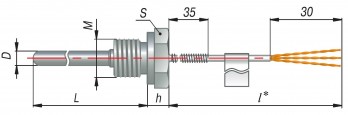

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

014

D=5 мм

латунь

20

024

D=8 мм

сталь

12Х18Н10Т

30

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

034

D=5 мм,

M=8х1 мм

латунь

20

044

D=8 мм,

M=12х1,5 мм

сталь

12Х18Н10Т

30
Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

054

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм

сталь

12Х18Н10Т

60, 80, 100, 120,

160, 180, 200, 250, 320, 400, 500, 630, 800,1000

064

D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

074

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

194

D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

остальное см. модель 074

084

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

094

D=6 мм, D1=13 мм

104

D=8 мм, D1=18 мм

114

D=10 мм, D1=18 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

124

D=6 мм,

M=16х1,5 мм**, S=17 мм

60, 80, 120, 160, 200, 250, 320, 400, 500

134

D=8 мм,

M=20х1,5 мм**, S=22 мм

144

D=10 мм,

M=20х1,5 мм**, S=22 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

остальное см. модель 144

154

D=10 мм,

M=20х1,5 мм**, S=22 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

164***

D=4 мм, D1=10 мм

60, 80, 100,

120, 160, 200,

250, 320

174

D=5 мм, D1=10 мм

184

D=6 мм, D1=10 мм

Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом

204

M=10х1 мм, S=14 мм

латунь

40, 65
Конструктивные исполнения термопар типа ДТПК(ХА), ДТПL(ХК) с кабельным выводом 224 Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута. латунь 43

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Изготавливаем только Pt00.


Модели с коммутационной головкой (ХХ5)

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

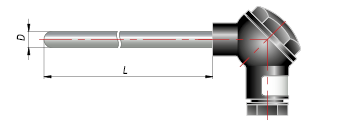

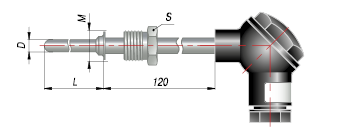

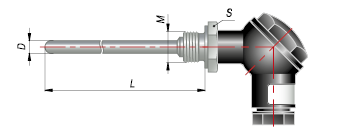

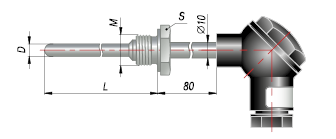

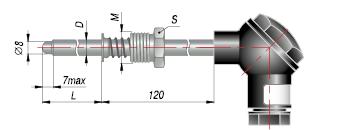

Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)

015

D=8 мм

сталь 12Х18Н10Т

60, 80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

025

D=10 мм
Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)

035

D=8 мм,

M=20х1,5 мм**, S=22 мм

045

D=10 мм,

M=20х1,5 мм**, S=22 мм

145

D=6 мм,

M=20х1,5 мм**, S=22 мм

остальное см. модель 045

Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)

055

D=10 мм,

M=20х1,5 мм**, S=22 мм

80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)

065

D=8 мм,

M=20х1,5 мм**, S=27 мм

60, 80, 100,

120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

075

D=10 мм,

M=20х1,5 мм**, S=27 мм

085

D=10 мм,

M=27х2 мм**, S=32 мм
Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)

095

D=10 мм,

M=20х1,5 мм**, S=22 мм
Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)

105

D=8 мм,

M=20х1,5 мм**, S=27 мм

Конструктивные исполнения термометров сопротивления типа ДТС с коммутационной головкой (модели ХХ5)

125

D=6 мм

(-50...+100 0С)

60, 80, 100

* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.


Конструктивное исполнение коммутационной головки для ДТС и ДТП


Конструктивное исполнение головки

(стандартное исполнение)

(увеличенная)

Пластмассовая

Модели с коммутационной головкой (ХХ5)

Пластмассовая (увеличенная)

Металлическая

 Металлическая (стандартное исполнение)

Модели с коммутационной головкой (ХХ5)


   Термопреобразователь сопротивления для измерения температуры воздуха (датчик температуры воздуха)


Фото

НСХ

Класс допуска/ точности

Схема соединения

Диапазон рабочих тем-р, °С

Длиной монтажной части, мм

Аксессуары (приобретаются отдельно)

ДТС125 (выходной сигнал - сопротивление)

Датчик термосопротивление ДТС125

50М,100М, 50П, 100П, Рt100

В

2-проводная

-50 ...+100

60,

80,

100

нет

ДТС125Л (выходной сигнал - сопротивление)

Датчик термосопротивление ДТС125Л

50М,100М, 50П, 100П, Рt100

В

2-проводная, 3-проводная, 4-проводная

-50 ...+125

Экран для защиты от солнечных лучей.

Экран для защиты от солнечных лучей

ДТС125Л.И (выходной сигнал ток 4...20 мА)

Датчик термосопротивление ДТС125Л.И

50М,100М, 100П, Рt100

0,5%, 1,0 %

2-проводная (выходной сигнал 4…20 мА)

-50…+80

ДТС3005 (выходной сигнал - сопротивление)

Датчик термосопротивление ДТС3005

Рt1000, Рt100, 50М

В

2-проводная, 4-проводная

-50 ...+100

нет


Модификации:


ДТС125-100М.В2.60
ДТС125-50М.В2.60
ДТС125-РТ100.В2.60
ДТС3005-РТ100.В2
ДТС3005-РТ1000.В2
ДТС125Л-100М.0,5.60.И
ДТС125-100М.В2.100
ДТС125-100М.В2.100.ЕХ-Т3
ДТС125-100М.В2.100.ЕХ-Т5
ДТС125-100М.В2.100.ЕХ-Т6
ДТС125-100М.В2.120
ДТС125-100М.В2.160
ДТС125-100М.В2.60.ЕХ-Т3
ДТС125-100М.В2.60.ЕХ-Т4
ДТС125-100М.В2.60.ЕХ-Т5
ДТС125-100М.В2.60.ЕХ-Т6
ДТС125-100М.В2.80
ДТС125-100М.В2.80.ЕХ-Т5
ДТС125-100М.В2.80.ЕХ-Т6
ДТС125-100П.В2.100
ДТС125-100П.В2.100.ЕХ-Т5
ДТС125-100П.В2.60
ДТС125-100П.В2.60.ЕХ-Т3
ДТС125-100П.В2.60.ЕХ-Т5
ДТС125-100П.В2.60.ЕХ-Т6
ДТС125-100П.В2.80
ДТС125-100П.В2.80.ЕХ-Т6
ДТС125-50М.В2.100
ДТС125-50М.В2.100.ЕХ-Т4
ДТС125-50М.В2.100.ЕХ-Т5
ДТС125-50М.В2.100.ЕХ-Т6
ДТС125-50М.В2.120
ДТС125-50М.В2.120.ЕХ-Т5
ДТС125-50М.В2.120.ЕХ-Т6
ДТС125-50М.В2.160
ДТС125-50М.В2.60.ЕХ-Т2
ДТС125-50М.В2.60.ЕХ-Т4
ДТС125-50М.В2.60.ЕХ-Т5
ДТС125-50М.В2.60.ЕХ-Т6
ДТС125-50М.В2.80
ДТС125-50М.В2.80.ЕХ-Т4
ДТС125-50М.В2.80.ЕХ-Т5
ДТС125-50М.В2.80.ЕХ-Т6
ДТС125-50П.В2.100
ДТС125-50П.В2.100.ЕХ-Т5
ДТС125-50П.В2.60
ДТС125-50П.В2.60.ЕХ-Т6
ДТС125-50П.В2.80
ДТС125-53М.В2.60
ДТС125-РТ100.В2.100
ДТС125-РТ100.В2.100.ЕХ-Т4
ДТС125-РТ100.В2.100.ЕХ-Т5
ДТС125-РТ100.В2.100.ЕХ-Т6
ДТС125-РТ100.В2.120
ДТС125-РТ100.В2.60.ЕХ-Т1
ДТС125-РТ100.В2.60.ЕХ-Т2
ДТС125-РТ100.В2.60.ЕХ-Т4
ДТС125-РТ100.В2.60.ЕХ-Т5
ДТС125-РТ100.В2.60.ЕХ-Т6
ДТС125-РТ100.В2.80
ДТС125-РТ100.В2.80.ЕХ-Т5
ДТС125-РТ100.В2.80.ЕХ-Т6
ДТС3005-50М.В2
ДТС3005-50М.В3
ДТС3005-50М.В4
ДТС3005-50П.А4
ДТС3005-РТ100.В3
ДТС3005-РТ100.В4
ДТС3005-РТ1000.В4
ДТС3005-РТ500.В2
ДТС125Л-100М.В2.100
ДТС125Л-100М.В2.60
ДТС125Л-100М.В2.80
ДТС125Л-100М.В3.100
ДТС125Л-100М.В3.60
ДТС125Л-100М.В3.80
ДТС125Л-100М.В4.60
ДТС125Л-100П.А3.60
ДТС125Л-100П.А3.80
ДТС125Л-100П.А4.100
ДТС125Л-100П.В2.60
ДТС125Л-100П.В3.100
ДТС125Л-100П.В3.60
ДТС125Л-100П.В4.60
ДТС125Л-50М.А3.60
ДТС125Л-50М.В2.100
ДТС125Л-50М.В2.60
ДТС125Л-50М.В2.80
ДТС125Л-50М.В3.100
ДТС125Л-50М.В3.60
ДТС125Л-50М.В3.80
ДТС125Л-50М.В4.60
ДТС125Л-50М.В4.80
ДТС125Л-50П.А4.60
ДТС125Л-РТ100.А3.60
ДТС125Л-РТ100.А3.80
ДТС125Л-РТ100.А4.60
ДТС125Л-РТ100.В2.100
ДТС125Л-РТ100.В2.60
ДТС125Л-РТ100.В3.60
